Отладочная плата Open405R-CPackageA для серии микроконтроллеров STM32F405R с широким набором стандартных интерфейсов

Оpen405R-C Package A - отладочная плата на основе микроконтроллера STM32F405RGT6 и широкого набора стандартных интерфейсов. Она состоит из материнской платы и платы микроконтроллера Core405R и поддерживает дальнейшее расширение с использованием различных интерфейсных плат для конкретных приложений. Модульность и открытый дизайн делают ее идеальной для разработки приложений на основе микроконтроллеров серии STM32F4.

Отличительные особенности материнской платы:

• разъем для платы микроконтроллера Core405R;
• интерфейс UART3 для упрощения подключения модулей RS232, USBTO 232, и др.;
• интерфейс SDIO для подключения модуля MicroSD с более быстры доступом, чем интерфейс SPI;
• I2S2/I2S3/I2C1 для подключения I2S периферии, такой как модуль Audio;
• I2C1/I2C2 interface: для упрощения подключения периферии I2C , такой как расширитель I/O (PCF8574), FRAM (FM24CLxx), и др.;
• интерфейс SPI1/SPI2 + AD/DA:
  • для упрощения подключения к SPI периферии, такой как DataFlash (AT45DBxx), SD card, модуль MP3, и др.,
  • SPI1 поддерживает подключение к модулю AD/DA;
• интерфейс USART2 для упрощения подключения к RS232, RS485, USBTO 232, и др.;
• интерфейс LCD для подключения LCD с сенсорной панелью;
• ULPI interface для подключения высокоскоростной USB периферии (в архитектуру STM32F405R интегрирован USB HS контроллер без устройства физического уровня PHY);
• UART1 interface для упрощения соединения к RS232, USBTO 232, и др.;
• CAN2 интерфейс удобен для соединения с аксессуарными платами, оснащенными CAN;
• CAN1 интерфейс удобен для соединения с аксессуарными платами, оснащенными CAN;
• ONE-WIRE интерфейс для упрощения подключения к приборам ONE-WIRE (в корпусе TO-92), таким как датчик температуры (DS18B20), электронная метка ONE-WIRE сети (DS2401), и др.;
• разъем питания 5 В DC;
• вход/выход питания 5/3.3 В: обычно используется как выход; вывод земли, используется также для работы с другими приборами;
• разъем с выводами MCU: VCC, GND и все линии портов I/O доступны для подключения к различным платам расширения;
• джамперы светодиодов:
  • включенный джампер по умолчанию применяется в демокодах,
  • выключенный - для пользовательских подключений;
• джампер джойстика:
  • включенный – для использования с демокодами,
  • выключенный – для пользовательских решений;
• джампер кнопки User key/Wake-Up:
  • включенный – используется по умолчанию для демокодов,
  • выключенный – для пользовательских решений;
• джампер питания 5 В: выбор питания от ядра или от источника 5 В DC;
• светодиоды: удобны для индикации состояния линий I/O и/или состояния процесса программирования;
• Userkey: удобен для работы с I/O и/или взаимодействии с управляющим кодом;
• кнопка Wake-Up: выход микроконтроллера STM32 из спящего режима, также может использоваться как обычная пользовательская кнопка;
• пятипозиционный джойстик удобен для работы с линиями микроконтроллера I/O.

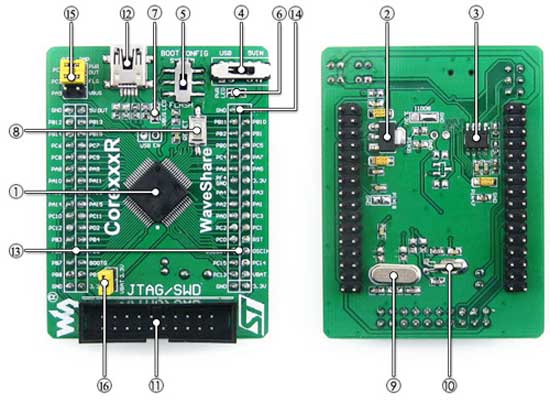

Отличительные особенности платы микроконтроллера:

• высокопроизводительный микроконтроллер STM32F405RGT6:
  • ядро: Cortex-M4 32-bit RISC,
  • рабочая частота: 168 MHz (210 DMIPS/1.25 DMIPS/MHz),
  • рабочее напряжение: 1.8 V-3.6 V,
  • корпус: LQFP64,
  • память: 1MB Flash, 192 +4kB SRAM,
  • коммуникационные интерфейсы MCU:
    • 3xSPI, 4xUSART, 2xUART, 2xI2S, 3xI2C, 1xSDIO, 2xCAN,
    • 1xUSB 2.0 HS/FS device/host/OTG контроллер с разделенным DMA, на чипе полноскоростное устройство PHY,
    • 1xUSB HS ULPI (требуется внешнее устройство PHY);
  • AD&DA преобразователи: 3xAD (12-bit, 1?s, shares 16 channels); 2xDA (12-bit);
  • отладчик/программатор: поддерживает JTAG/SWD (serial wire debug) интерфейсы, поддержка IAP;
• AMS1117-3.3: стабилизатор напряжения питания 3.3 В;
• MIC2075-2: переключатель питания для USB приложений;
• переключатель источника питания - от внешнего источника 5Vin или от USB;
• выбор режима загрузки, для конфигурирования вывода BOOT0;
• индикатор питания;
• светодиод VBUS;
• кнопка сброса;
• кварцевый резонатор 25 МГц;
• кварцевый резонатор 32.768 КГц для внутренних часов (RTC) с калибровкой;
• интерфейс JTAG/SWD для отладки/программирования;
• разъем USB, используется для USB соединения между PC и отладочной платой;
• расширитель выводов: MCU, VCC, GND и все выводы I/O доступны на разъеме;
• выводы разъема 5Vin; 5 В источника питания требуются, когда используется USB HOST/OTG;
• джампер USB:
  • джампер включен при использовании USB,
  • выключенный джампер – для отключения связанных линий портов I/O;
• джампер выбора VBAT:
  • включенный джампер для использования системного источника питания,
  • выключенный джампер использования внешнего источника питания, такого как батарея.

Внимание! Отладочная плата Open405R-C поддерживает программирование с использованием STM32 UART загрузчика. Плата USB-UART включена в комплект поставки. Для отладки требуется внешний эмулятор.
