Адаптер-расширитель GPIO-HSTC Card от компании Terasic

GPIO-HSTC Card – устройство, адаптирующее коннектор высокоскоростного интерфейса от компании Terasic (HSTC) или мезанинный коннектор высокоскоростного интерфейса (HSMC) I/O в три 40-контактных разъема, которые совместимы с разъемами расширения отладочных плат Altera DE3/ DE2-115/ DE2/ DE1/ DE0. Таким образом, пользователь может подключить к интерфейсу HSTC/ HSMC с помощью адаптера до трех плат Altera DE3/ DE2-115/ DE2/ DE1/ DE0.

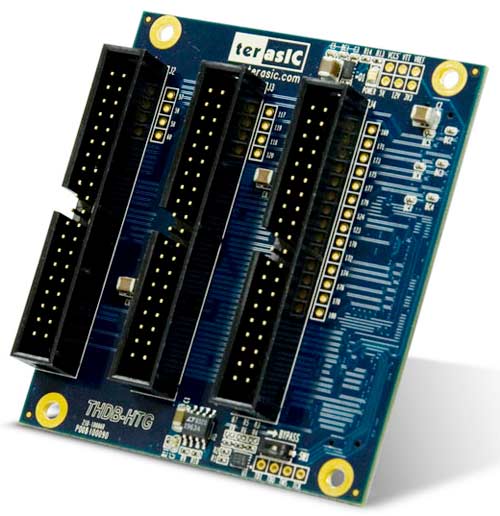

Адаптер-расширитель GPIO-HSTC Card от компании Terasic.

Ниже приведена функциональная схема адаптера.

Функциональная схема адаптера GPIO-HSTC Card.

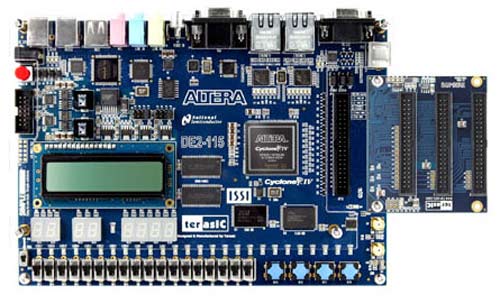

Применение адаптера совместно с отладочной платой ALTERA DE2-115.

Отличительные особенности:

адаптация и расширение HSTC/HSMC;
возможность подключения до трех отладочных плат Altera DE3/DE2-115/DE2/DE1/DE0 к хост интерфейсу HSTC/HSMC;
наличие тестовых точек для измерения сигналов.
