Оценочная плата GPS модуля UART GPS NEO-6M

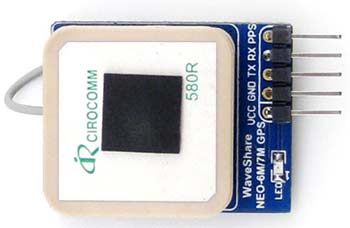

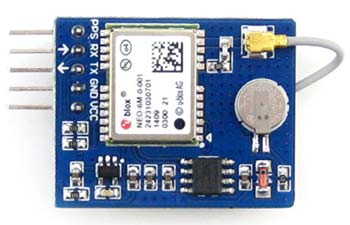

UART GPS NEO-6M – оценочная плата UART GPS модуля u-blox серии NEO-6M c активной антенной с высоким коэффициентом усиления. Изделие характеризуется наличием IPX интерфейса, позволяющего подключать различные активные антенны. Резервная заряжаемая батарея позволяет сохранять данные при выключенном питании, обеспечивая поддержку горячего старта.

Отличительные особенности:

• GPS модуль u-blox NEO-6M с антенной с высоким коэффициентом усиления;
• IPX интерфейс, обеспечивающий подключения различных активных антенн;
• перезаряжаемая резервная батарея, сохраняющая данные после выключения питания и обеспечивающая горячий старт;
• EEPROM для хранения информации о конфигурации.

Спецификация:

• TTL уровни;
• скорость по умолчанию 9600, конфигурация через u-center.

Приложения:

• GPS навигация;
• позиционирование квадрокоптера.

Использование:

В случае работы с MCU:

• Vcc подключить к 3.3/5V;
• GND подключить к GND;
• TXD подключить к MCU.RX;
• RXD подключить к MCU.TX;
• PPS: подключить к MCU.IO, выход импульсов времени (опционально).

Демонстрационное программное обеспечение

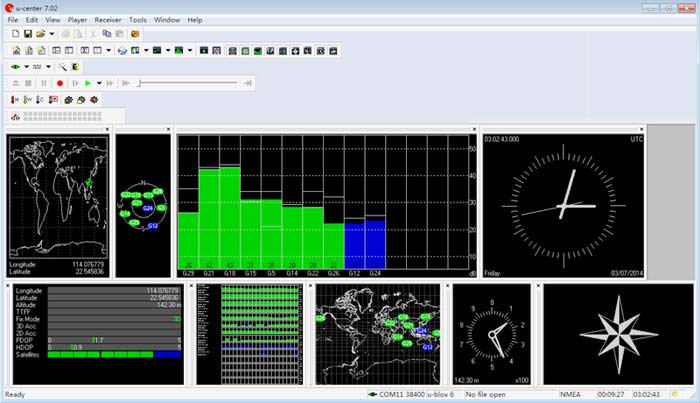

Модуль UARTGPSNEO-6M поддерживает такое ПО как u-center, GoogleEarth и др. несложное в использовании обеспечение. Изображение ниже показывает использование модуля с ПО u-center.

Цифровые данные по позиционированию отражаются в текстовой консоле.

Рекомендации:

• Для отладки GPS модуля внутри помещения вам понадобится: BluetoothMasterUARTBoard и BluetoothSlaveUARTBoard
• Внешняя GPS антенна.

Демопримеры, документацию и другую полезную информацию можно скачать на сайте производителя.

Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru

Производители: Wvshare

Опубликовано: 22.07.2014
