Дисплейные модули от WaveShare с резистивной сенсорной панелью для использования с миникомпьютерами и отладочными платами

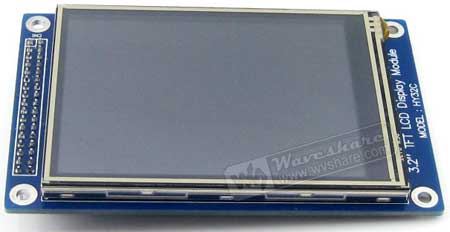

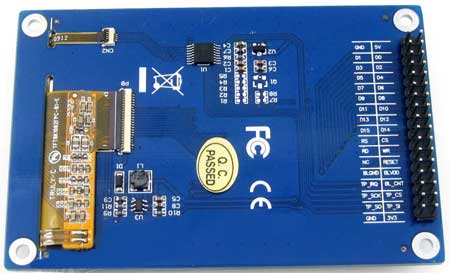

3.2inch 320x240 TouchLCD [A] – дисплейный модуль компании WaveShare, выполненный на базе TFT LCD дисплея с диагональю 3,2” и разрешением 320x240 пикселей. В качестве LCD контроллера используется SSD1289, имеющий 16-битный параллельный интерфейс. Модуль имеет резистивную сенсорную панель с контроллером XPT2046 и интерфейсом SPI для подключения к внешнему микроконтроллеру или миникомпьютеру.

Отличительные особенности:

• диагональ 3,2”, разрешение 320x240 пикселей;
• LCD контроллер SSD1289;
• интерфейс LCD контроллера: 16-битный параллельный;
• резистивная сенсорная панель;
• контроллер сенсорной панели XPT2046, интерфейс SPI;
• количество цветов: 65536.

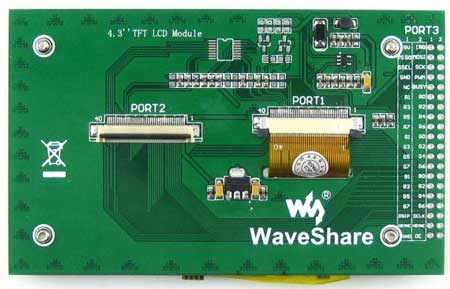

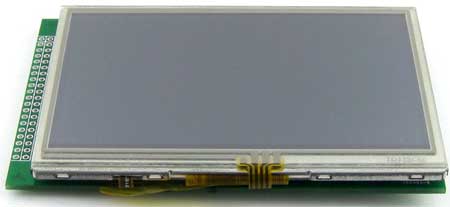

4.3inch 480x272 TouchLCD [A] - графический TFT LCD дисплей с диагональю 4,3” и разрешением 480x272. Для подключения к целевому микроконтроллеру используется 24-битный параллельный интерфейс. Модуль имеет резистивную сенсорную панель и светодиодную подсветку. Подключение к целевому устройству осуществляется с помощью гибкого FFC шлейфа с шагом 0,5 мм.

Отличительные особенности:

• диагональ 4,3”, разрешение 480x320;
• 24-битный параллельный интерфейс;
• 4-выводная резистивная сенсорная панель;
• количество цветов: 16,777,216;
• диапазон рабочих температур: -20…+70 °С.

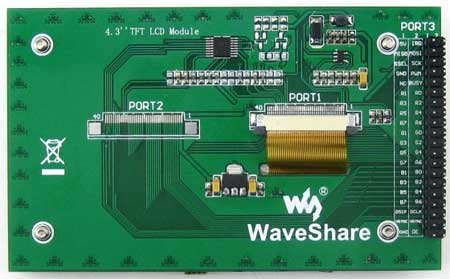

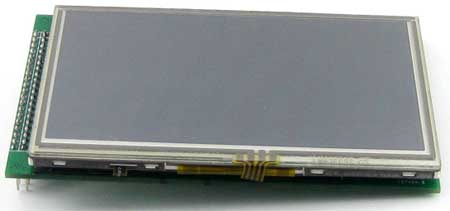

4.3inch 480x272 TouchLCD [B] - графический TFT LCD дисплей с диагональю 4,3” и разрешением 480x272. Для подключения к целевому микроконтроллеру используется 24-битный параллельный интерфейс. Модуль имеет резистивную сенсорную панель с контроллером и светодиодную подсветку. Подключение к целевому устройству осуществляется через штыревые разъемы.

Отличительные особенности:

• диагональ 4,3”, разрешение 480x320;
• 24-битный параллельный интерфейс;
• 4-выводная резистивная сенсорная панель с контроллером;
• количество цветов: 16,777,216;
• диапазон рабочих температур: -20…+70 °С.

7inch Resistive Touch LCD - TFT дисплей с диагональю 7 дюймов, разрешением 800х480, резистивной сенсорной панелью и задней светодиодной подсветкой. Дисплейный модуль 7inch Resistive Touch LCD может быть использован как совместно с отладочными платами и наборами компании WaveShare, так и самостоятельно. Также дисплей рекомендован к использованию совместно с платами расширения для популярных миникомпьютеров DVK511, DVK521 и DVK530.

Отличительные особенности:

• тип LCD: TFT;
• интерфейс LCD: параллельный, 24 бита;
• 4-проводная резистивная сенсорная панель;
• светодиодная задняя подсветка;
• размер точки, мм: 0.0642 (W) x 0.1790 (H);
• соотношение сторон: 8:5;
• разрешение: 800х480;
• габариты, мм: 154,08 (W) x 85,92 (H).

Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru

Производители: Wvshare

Опубликовано: 14.08.2014
