Набор Industrial Networking Kit для создания промышленных коммуникационных решений на базе ПЛИС Cyclone IV

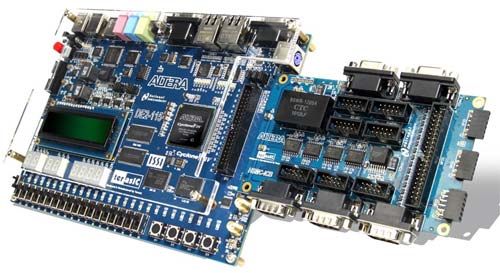

Industrial Networking Kit – комплексная платформа для создания решений в области промышленных коммуникаций и приложений автоматизации. Комплект состоит из платы DE2-115 и платы Industrial Communications Board (ICB-HSMC), которая поддерживает интерфейсы RS-485, RS-232, CAN и дополнительные порты расширения.

Основой набора является отладочная плата DE2-115, на которой установлены ПЛИС EP4CE115 семейства Cyclone IV компании Altera, микросхема EPCS64 для хранения конфигурации системы, USB Blaster для программирования, поддерживающий режимы JTAG и Active Serial (AS), 128 МБ SDRAM, 2 МБ SRAM, 8 МБ Flash и др.

Плата расширения ICB-HSMC Board расширяет функциональные возможности DE2-115, добавляя к уже имеющимся интерфейсам два порта CAN, два RS-485, RS-232, два 6-выводных порта SPIO, 12-выводной SPIO, 40-выводной разъем расширения.

Отличительные особенности DE2-115:

ПЛИС EP4CE115, Cyclone IV, 114, 480 логических элементов;
конфигурационная память EPCS64;
встроенный USB Blaster;
128 МБ SDRAM;
2 МБ SRAM;
32 КБ EEPROM;
18 переключателей и 4 кнопки;
18 красных и 9 зеленых светодиодов;
восемь 7-сегментных дисплеев;
24-битный аудиокодек с линейным входом, линейным выходом и микрофонным входом;
LCD дисплей 16x2;
слот для SD карты;
два порта Gigabit Ethernet;
поддержка Industrial Ethernet IP;
разъем HSMC;
40-выводной разъем расширения;
разъем VGA;
интерфейс RS-232 (разъем DB-9);
разъем PS/2.

Отличительные особенности ICB-HSMC:

2 x CAN (разъем DB-9);
2 x RS-485 (разъем DB-9);
RS-232(разъем DB-9);
2 x 6-выводных порта SPIO;
12-выводной SPIO;
40-выводной разъем расширения;
7 x 10-выводных разъема расширения для поддержки коммуникационных протоколов и измерения сигналов.
