Отладочный набор MYD-IMX287 для создания промышленных решений с расширенным температурным диапазоном

MYD-IMX287 – экономичный и мощный отладочный набор на базе ARM926EJ-S микропроцессора i.MX28 от Freescale, с частотой ядра 454 MHz. Плата поддерживает операционную систему Linux и позволяет разработчикам использовать набор как референс-платформу для быстрого начала разработки собственного решения. Плата раскрывает все возможности процессора i.MX28 и предоставляет полный набор периферийных модулей, что делает ее идеальным решением для создания человеко-машинных интерфейсов (HMI), портативных устройств бытового и медицинского применения, сканеров, промышленных решений и др.

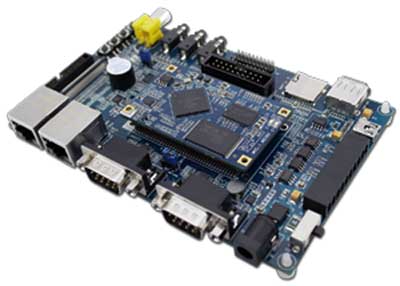

Отладочная плата MYD-IMX287 состоит из базовой платы и процессорного модуля MYC-IMX287. Помимо процессора i.MX28 на него установлено 128 МБ DDR2 SDRAM, 256 МБ Nand Flash и Ethernet PHY. Подключение к базовой плате осуществляется с помощью двух штыревых 80-выводных разъемов с шагом 1,27 мм. Базовая плата включает в себя следующие периферийные интерфейсы: 1 x RS-232, 1 x Debug, 2 x USB порта, до 2 x Ethernet, 2 x CAN, 1 x RS-485, слот для MicroSD карты, Audio, LCD, JTAG и т.д.

Компания MYIR предлагает две модификации набора: с процессором i.MX283 и i.MX287. Отличия этих наборов наглядно показаны в сравнительной таблице:

Набор поставляется с BSP Linux2.6.35, подробной документацией, всеми необходимыми кабелями и аксессуарами. Плата имеет возможность подключения дисплеев MY-LCD43TP и MY-LCD70TP. Дисплеи в комплект не входят и поставляются отдельно.

Отличительные особенности:

• процессор i.MX287, ARM926EJ, до 454 МГц;
• 128 МБ DDR2 SDRAM;
• 256 МБ Nand Flash;
• 128 КБ SPI Data Flash;
• Ethernet PHY на модуле;
• 1 x 3-проводной RS-232 для отладки;
• 1 x 5-проводной RS-232 (UART0);
• 1 x USB 2.0 Host;
• 1 x USB 2.0 OTG;
• 2 х10/100 Мбит/с Ethernet;
• 2 xCAN;
• слот для MicrоSD карты;
• LCD интерфейс;
• интерфейс для подключения 4-проводной резистивной сенсорной панели;
• аудиовход/ выход, разъем для подключения наушников;
• микрофонный вход;
• буззер;
• интерфейс ARM JTAG;
• 2 светодиода пользователя;
• разъем расширения с вынесенными интерфейсами: 3 x ADC, 1 x SPI, 2 x I2C, 3 x UART, 3 x PWM;
• габаритные размеры базовой платы: 140 х 90 мм;
• габаритные размеры процессорного модуля: 62 х 38 мм;
• напряжение питания: +5 В;
• диапазон рабочих температур: -40…+85 °С.

Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru

Производители: Myir

Опубликовано: 05.09.2014
