Набор аксессуаров RPi B+ Acce A для новой модели одноплатного компьютера Raspberry Pi Model B+

RPi B+ Acce A – комплект аксессуаров для совместного использования с одноплатным компьютером Raspberry Pi Model B+. В состав набора входят: плата расширения DVK512, LCD, различные модули, провода, кабели и т.д.

Примечание: Raspberry Pi Model B+ в комплект поставки не входит.

Отличительные особенности:

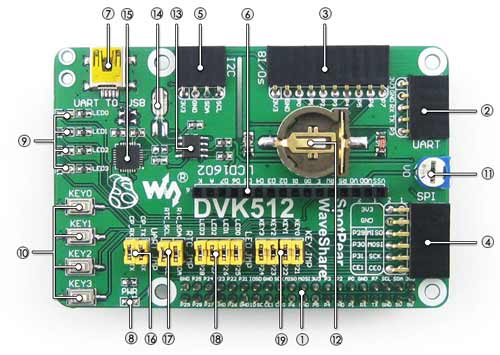

• Плата расширения DVK512:
  • разъем для подключения RPi;
  • интерфейс UART;
  • 8 I/Os интерфейс;
  • SPI интерфейс;
  • I2C интерфейс;
  • символьный LCD;
  • USB разъем;
  • индикатор питания;
  • пользовательский светодиод;
  • пользовательские кнопки;
  • потенциометр;
  • держатель батареи часов реального времени (RTC);
  • чип RTC PCF8563;
  • кварцевый резонатор RTC 32.768 кГц;
  • чип моста USB-UART CP2102;
  • джампер CP2102;
  • джампер RTC;
  • джамперы пользовательских светодиодов;
  • джамперы кнопок пользователя.

Для джамперов, указанных выше:

• Установленный джампер подключает I/Os и используется для работы с демонстрационными программами.
• При снятии джампера цепь размыкается. Обычно используется для приложений пользователя.

Комплектация:

1. учебник пользователя;
2. схема;
3. примеры на С (Linux API source code);
4. документация разработчика (конфигурирование Raspbian, инсталляция библиотеки С);
5. образ системы Raspbian.

В поставку включено большое количество примеров на С:

• LED (I/Os);
• Logic Level Converter (I/Os);
• JOYSTICK (I/Os);
• Key (I/Os);
• BUZZER (PWM);
• DS18B20 (1-WIRE);
• IRM (I/Os);
• LCD1602 (I/Os);
• PCF8563 (RTC);
• PCF8591 (AD/DA);
• LSM303DLHC (I2C);
• L3G4200D (SPI);
• CP2102 (UART);
• GPS (UART).

Области применения:

• разработка встраиваемых систем, мультимедийных приложений и др. на основе Raspberry Pi Model B+;
• образовательные цели, хобби и др.

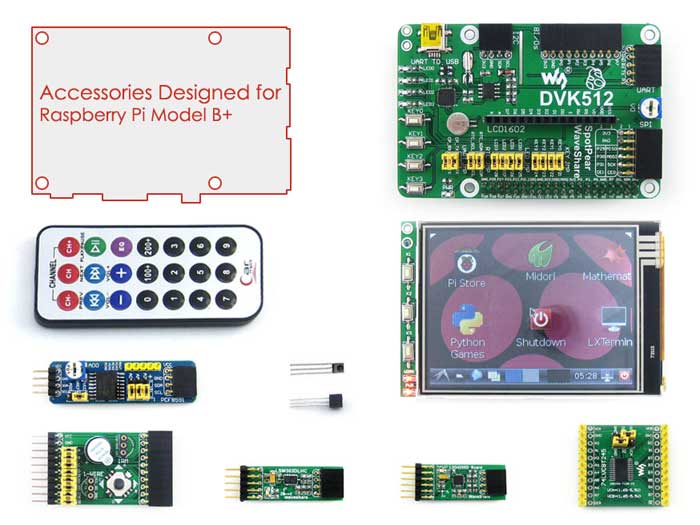

В комплекте RPi B+ Acce A богатый набор различных плат: DVK512 x 1, 3.2inch RPi LCD (B) x 1, PCF8591 AD DA Board x 1, L3G4200D Board x 1, LSM303DLHC Board x 1, Mix Board x 1, 74LVC8T245 Board x 1, Infrared Remote Controller x 1, LFN0038K (Infrared Receiver) x 1, DS18B20 x 1, USB type Aplug to mini - B plug cable x 1, 4-pin 2-pin wires pack x1, а также RPi screws pack (4pcs) x1 и User guide CD x 1.

Опционально могут также использоваться следующие изделия:

• символьный LCD;
• GPS модуль.

Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru

Производители: Wvshare

Опубликовано: 25.09.2014
