Отладочная плата Open429I-C Package B на основе STM32F429I с широким набором стандартных интерфейсов и периферийных модулей

Open429I-C Package B– отладочное средство, разработанное на основе микроконтроллера STM32F429IGT6 и состоящее из материнской платы, платы микроконтроллера Core429I и комплекта периферийных модулей. Модульность и открытый дизайн делают это средство идеальным для начала разработки приложений на основе микроконтроллеров серии STM32.

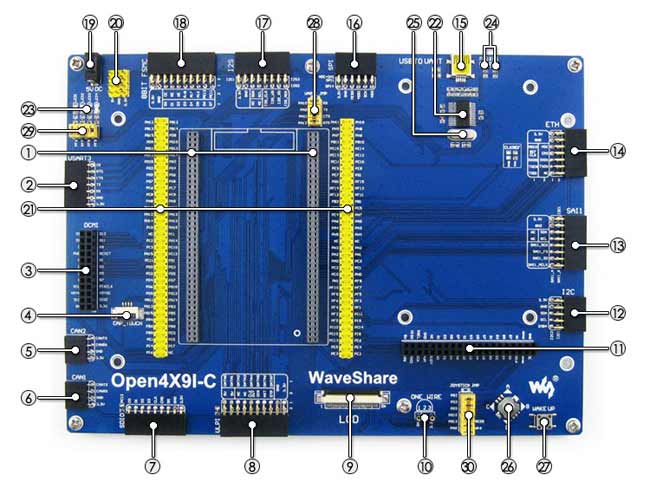

На материнской плате имеются следующие интерфейсы, разъемы и компоненты:

1. разъем для установки платы микроконтроллера Core429I;
2. UART3 интерфейс: для подключения посредством периферийных модулей к RS232, RS485, USB и т.д.;
3. DCMI интерфейс: для подключения камеры;
4. разъем интерфейса емкостной сенсорной панели;
5. разъем интерфейса CAN2;
6. разъем интерфейса CAN1;
7. разъем интерфейса SDIO: для подключения microSD модуля;
8. ULPI интерфейс: для подключения высокоскоростной USB периферии (в STM32F429I интегрирован USBHS без какой-либо микросхемы физического уровня (PHY);
9. интерфейс LCD: для подключения к LCD 7'';
10. интерфейс One-Wire: для соединения с приборами в корпусе TO92, например, DS18B20 и др.;
11. интерфейс LCD2: для подключения LCD 4.3’’;
12. I2C2, I2C3 – подключение I2C периферии (например, EEPROM и др.);
13. SAI1 интерфейс: для подключения аудиомодулей, например, UDA1380;
14. Ethernet интерфейс: для подключения модулей Ethernet;
15. USB коннектор: для модулей USB-UART c PL2303;
16. SPI1, SPI2: DataFlash, SD card, MP3 модули, AD-DA и др.;
17. I2S2/I2S3/I2S1 interface: для I2S периферии (аудиомодули и др.);
18. 8-bit FMC интерфейс, например, для NandFlash;
19. разъем 5V DC;
20. 5V/3.3V power in put/out put: обычно используется как выход;
21. MCU pins connector: подключены выводы микроконтроллера для плат расширения;
22. PL2303: USB-UART преобразователь;
23. LEDs: индикация состояния выводов I/O, запуска программ и др.;
24. PL2303 TX-LED/RX-LED;
25. кварц 12 МГц: для PL2303;
26. пятипозиционный джойстик;
27. кнопка WAKEUP: можно использовать как обычную кнопку или для выхода из сна STM32;
28. джампер USB-UART;
29. джампер LED:
    • установлен, подключение линий I/Os, обычно при использовании демопрограмм;
    • снят, обычно для приложений пользователя;
30. джампер Кнопка/Джойстик:
    • установлен, чтобы подключить линии I/O для запуска демопрограмм;
    • снят: подключение I/Os, определенных пользователем.

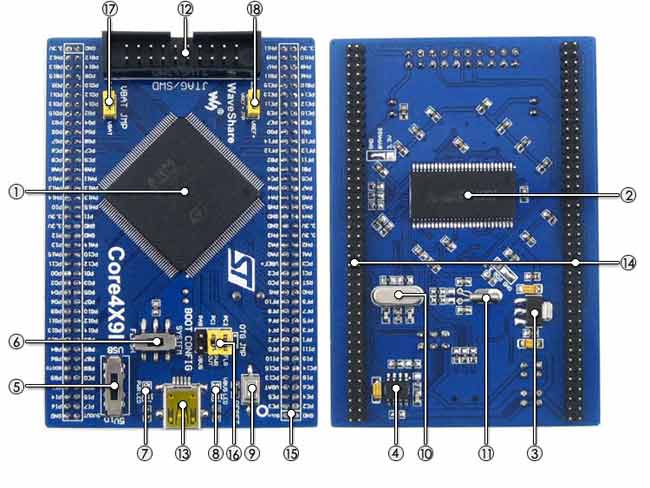

На плате микроконтроллера Core429I установлены:

1. STM32F429IGT6;
2. IS42S16400J: SDRAM 1 MBits x 16 Bits x 4 Banks (64-MBIT);
3. AMS1117-3.3: 3.3 V стабилизатор напряжения;
4. MIC2075: микросхема управления питанием через USB;
5. Power supply switch, переключатель источника питания 5 Vin или от USB;
6. Boot mode selection, выбор режима загрузки;
7. индикатор питания;
8. VBUS LED;
9. кнопка сброса;
10. кварц 8 МГц;
11. кварц 32.768 K, для внутренних часов реального времени (RTC) с калибровкой;
12. JTAG/SWD интерфейс: отладка/программирование;
13. USB разъем, поддержка Device и/или Host;
14. MCU расширитель выводов: VCC, GND и все I/O доступны на разъеме расширения;
15. 5 Vin pinheader, питание 5 V при использовании USB HOST/OTG;
16. USB OTG/HOST джампер:
    • установлен: USB OTG/HOST;
    • снят: отключены I/O port;
17. VBAT – джампер выбора источника питания:
    • установлен – используется питание системы;
    • снят - внешнее питание;
18. VREF –джампер выбора источника опорного напряжения:
    • установлен - используется VREF+, подключенный к VCC;
    • снят - VREF+ подключен к выводу, определенному пользователем посредством проводного соединения.

CD диск в комплекте содержит:

1. схему,
2. демокоды (примеры на C, ?C/OS-II),
3. STM32 Среду разработки (KEILetc.),
4. STM32 документацию.

Примечание: драйвером емкостной сенсорной панели в настоящее время набор не комплектуется.

Области применения:

• разработка электронных устройств на основе STM32F429I;
• образование, самообразование и др.
