OLED-дисплей 0.96’’ с интерфейсами SPI/ I2C и угловым разъемом от компании Waveshare
0.96inchOLED(A) представляет собой оценочную плату OLED-дисплея с диагональю 0.96 дюйма, разрешением 128х64 и интерфейсами SPI (трехпроводный и четырехпроводный), а также I2C. Угол обзора дисплея более 160 o, а габариты 29х33 мм. При этом рабочая температура дисплея составляет -20…+70 oC.

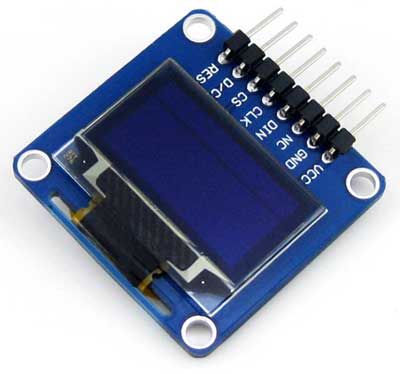

Описание контактов разъема
| Номер контакта | Символ | Описание |
| 1 | VCC | Вход источника питания 3.3 В |
| 2 | GND | Земля |
| 3 | NC | Не подключен |
| 4 | DIN | Вход данных |
| 5 | CLK | Вход сигнала синхронизации |
| 6 | CS | Сигнал выбора чипа (низкий уровень) |
| 7 | D/C | Сигнал команды – низкий уровень, данные – высокий уровень |
| 8 | RES | Сигнал сброса, низкий уровень |

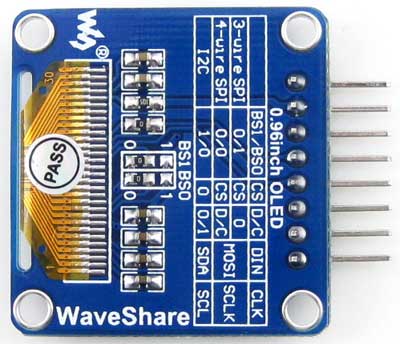

Конфигурация интерфейсов дисплея
| Mode/Interface | BS0/BS1 | DIN | SCK |
| 3-wire SPI | 1/0 | MOSI | SCLK |
| 4-wire SPI | 0/0 | ||
| I2C | 0/1 | SDA | SCL |
Отличительные особенности:
- диагональ – 0.96 дюйма;
- разрешение 128х64;
- цвета – желтый и синий;
- угол – 160 градусов;
- интерфейсы SPI, I2C;
- драйвер дисплея SSD1306;
- рабочая температура -20…70 oC.
Области применения: мобильные устройства отображения информации.
Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru
Производители: Wvshare
Опубликовано: 07.10.2014
