Одноплатный миникомпьютер TE-AM1707 для широкого круга высокотехнологичных применений

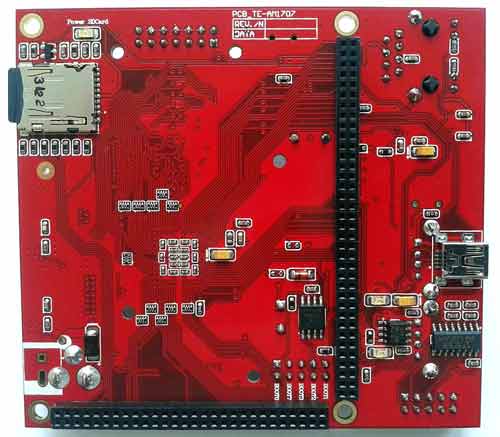

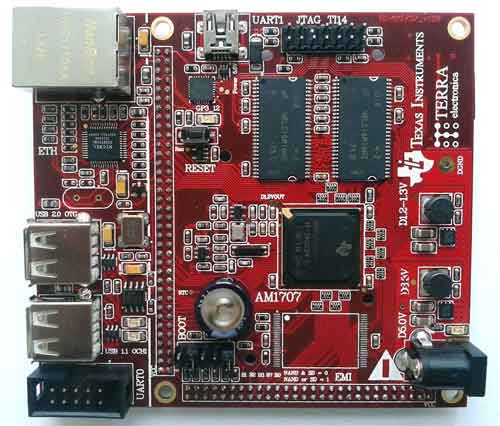

TE-AM1707 - модуль на основе 32-разрядного микропроцессора AM1707 компании Texas Instruments. На модуль установлен BSP Linux и графическая библиотека Qt. Примененный микропроцессор входит в семейство Sitara, имеет ядро ARM9 c Fmax 456 МГц, контроллер LCD, порт Ethernet и два порта USB (Host, OTG), 3 блока PWM, три многоканальных последовательных аудио порта.

На плате модуля установлена внешняя память: 32 МБ SDRAM, 2 МБ SPI DataFlash. Набор интерфейсов включает порты Ethernet, USB Host, USB OTG, microSD и мост USB-UART. На два штыревых разъема выведены линии GPIO микроконтроллера и параллельная 16-разрядная шина.

В документе «Описание BSP Linux» описан состав BSP (Board Support Package) Linux для модуля TE-AM1707. Рассмотрен алгоритм загрузки процессора AM1707 при выходе из состояния RESET, процесс получения загрузочных образов в формате AIS, даны рекомендации по записи OС Linux в энергонезависимую память и приведены логи загрузки операционной системы.

Проверенная схемотехника наиболее сложной части встраиваемой системы, оптимизированная топология платы, наличие функций отладки позволяют использовать модуль TE-AM1707 как на этапе разработки, так и в составе серийной системы управления с развитыми функциями HMI (Human Machine Interface).

Отличительные особенности:

• микроконтроллер AM1707: ядро ARM926EJ-S™ 456МГц, 128 Кбайт SRAM, LCD, Ethernet MAC10/100, 2xUSB, 3хUSART, 2xI2C, 2хSPI, SDIO (SD/MMC), 3хPWM, 3x Audio ports, BGA256;
• внешняя память 32 МБ SDRAM, 2 МБ SPI DataFlash;
• интерфейсы Ethernet, USB Host, USB OTG, RS-232, microSD имост USB-UART.
• разъем JTAG 7х2;
• 16-разрядная шина;
• питание +5,0 В;
• размеры модуля 96х87 мм.

Области применения:

• измерительные устройства;
• электрокардиографы;
• HMI решения;
• интернет радио плееры;
• генераторы сигналов;
• цифровые фильтры.
