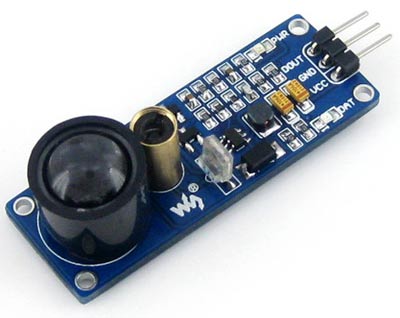

Модуль лазерного датчика для обнаружения препятствий

Laser Sensor – модуль лазерного датчика для широкого круга применений позволяет обнаруживать объекты на расстоянии до 4-5 метров от места установки датчика. LaserSensor может быть использован для обнаружения препятствий и уклонения от них на роботах и автомобилях, а так же применяться в других решениях, например, в качестве элемента счетчика готовых изделий на конвейере.

Принцип работы

Лазерный датчик содержит в себе передатчик и приемник лазерного излучения. В передатчике располагается осциллирующая трубка, генерирующая сигнал на частоте 180 кГц, который после усиления транзистором применяется для возбуждения лазерной трубки. Приемник содержит принимающую трубку резонансная частота которой соответствует генерирующей трубке. В связи с этим датчик может принять отраженный свет той же частоты, что и излученный, защищая тем самым датчик от видимого света и ложных срабатываний.

Внимание: запрещено направлять излучающий элемент Laser Sensor в глаза. Это может вызвать болевые ощущения и нанести вред зрению.

Отличительные особенности:

• эффективная длина измерения 4-5 м;
• включает в себя схему усиления;
• индикатор принятого сигнала;
• напряжение питания: 2,5… 5,0 В;
• габаритные размеры: 47,7x17,9 мм.

Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru

Производители: Wvshare

Опубликовано: 12.12.2014
