Оценочная плата Motor Control Shield управления DC и шаговыми двигателями

Motor Control Shield – оценочная плата с возможностью одновременного управления четырьмя DC или двумя шаговыми двигателями. Источник питания двигателей выбирается на плате джампером. Когда используется источник питания двигателей 5 В, управление может осуществляться четырьмя 5 В DC двигателями одновременно. При использовании регулируемого источника питания, возможно управление двумя 1.25 В - 6.45 В DC двигателями одновременно (требуется внешний источник питания 9 В). На плате установлены два драйвера двигателей L293D. Каждый драйвер может управлять одновременно двумя DC двигателями или одним шаговым. Максимальный рабочий выходной ток одного драйвера составляет 600 мА, возможное пиковое значение – до 1.2 А.

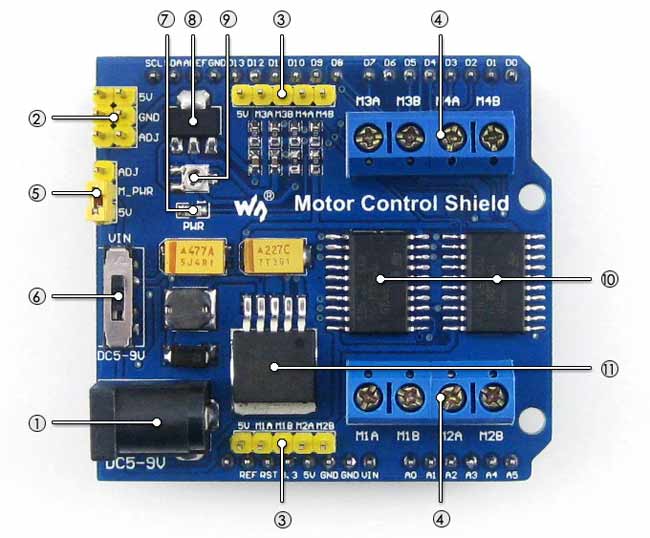

1. Разъем внешнего источника питания
2. Разъем источника питания вход/выход
3. Интерфейс шагового двигателя
4. Интерфейс двигателя DC
5. Конфигурирование : подключение M_PWR (питание двигателя) 5 В или ADJ (регулировка напряжения)
6. Переключатель выбора питания
7. Индикатор питания
8. AMS1117-ADJ: линейный стабилизатор напряжения с возможностью регулировки выходного напряжения
9. Потенциометр: для регулировки выходного напряжения (регулировка источника питания двигателя)
10. L293D: два драйвера H-моста
11. LM2596-5.0: линейный импульсный стабилизатор с выходным напряжением 5 V

Примечание: считается нормальным нагрев установленных на плате драйверов и стабилизаторов во время работы устройства.

Области применения:

• робототехника;
• DIY;
• Умный дом.
