Оценочная плата датчика пламени Flame Sensor от компании Waveshare

Flame Sensor – оценочная плата датчика пламени с настройкой чувствительности и индикацией выходного сигнала, предназначенная для определения наличия пламени в зоне действия датчика. Чувствительность датчика регулируется за счет настройки порога срабатывания установленного на плате компаратора LM393. Датчик работает в диапазоне 760…1100 нм, при этом угол, в пределах которого происходит оценка спектра, составляет 0…60 °С. Напряжение питания датчика 3,3…5,3 В.

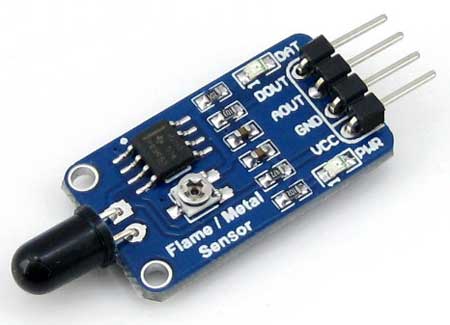

Рис.1. Внешний вид Flame Sensor

Принципиальная электрическая схема оценочной платы датчика пламени приведена на рис.2.

Рис.2. Схема принципиальная электрическая датчика пламени

Отличительные особенности:

• чувствительность к спектру пламени;
• диапазон оценки спектра: 760…1100 нм;
• угол оценки: 60 градусов;
• возможность регулировки порога срабатывания датчика;
• светодиодный индикатор срабатывания датчика;
• рабочая температура: -25…+85 °С;
• габариты платы: 27,3х15,4 мм;
• отверстия для крепления платы диаметром 2 мм.

Области применения:

• пожарно-охранная сигнализация;
• роботы-пожарники;
• Умный дом.

В случае использования оценочной платы совместно с микроконтроллером (см. рис.2)

• VCC ? 3.3V ~ 5.3V
• GND ? земля источника питания
• AOUT ? MCU.IO (аналоговый выход)
• DOUT ? MCU.IO (цифровой выход)

Примечание: При использовании Flame Sensor, чтобы избежать травм, необходимо держаться на безопасном расстоянии от огня!

Рис. 3 Четырехпиновый соединительный кабель
