Оценочная плата датчика вращения RotationSensor от компании Waveshare
Rotation Sensor – плата позволяет оценить возможности установленного энкодера для определения направления движения его оси, угла поворота и количества оборотов. Напряжение питания платы 3…5.3 В. Количество импульсов энкодера на оборот - 15. Габариты платы 32,1х15,4 мм.

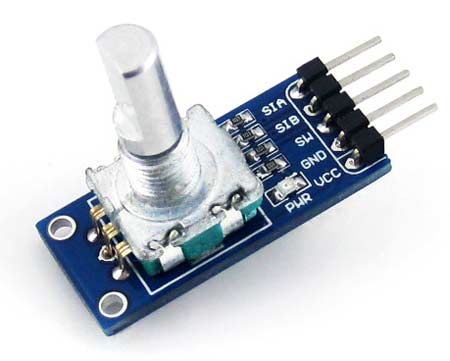

Рис.1. Внешний вид оценочной платы датчика вращения Rotation Sensor
На рис.2 приведена схема электрическая принципиальная оценочной платы датчика вращения.
Рис.2. Схема электрическая принципиальная оценочной платы датчика вращения.
- VCC ? 3.0В ~ 5.3В
- GND ? земля источника питания
- SW ? MCU.IO (кнопка состояния энкодера)
- SIB ? MCU.IO (состояние выхода)
- SIA ? MCU.IO (состояние входа)
Отличительные особенности:
- количество импульсов на оборот оси энкодера – 15;
- напряжение питания 3…5,3 В;
- габариты платы 32,1х15,4 мм;
- диаметр монтажных отверстий платы датчика 2 мм.
Области применения: позиционирование в индустриальных системах управления.
Примеры применения
Подключите выводы SIA, SIB, SW к каналам CH0, CH1, CH2 логического анализатора, соответственно, затем включите питание.

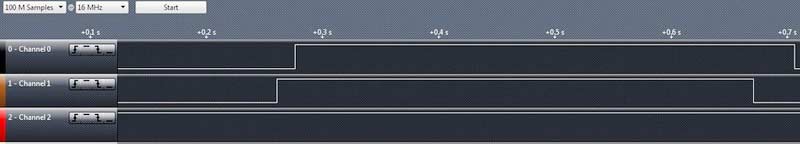

При вращении оси энкодера по часовой стрелке, форма выходных сигналов будет выглядеть так:

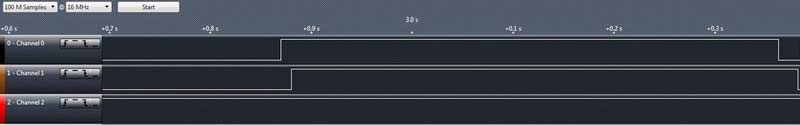

Форма сигналов при вращении оси энкодера против часовой стрелки

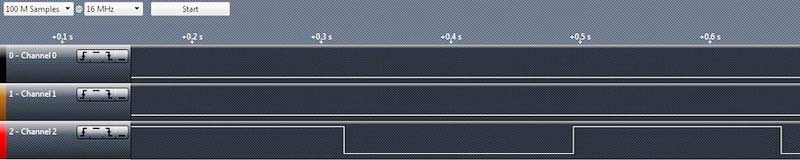

Форма выходного сигнала при нажатии на кнопку (ось) энкодера
Комплектация
- датчик вращения;
- пятипиновый соединительный кабель (см. рис.3).
Рис.3. Пятипиновый соединительный кабель
Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru
Производители: Wvshare
Опубликовано: 29.12.2014
