Многофункциональная плата расширения MISC CAPE для BeagleBone Black
MISC CAPE – многофункциональная плата расширения для одноплатного миникомпьютера BeagleBone Black. Большое количество примеров позволит разработчику в кратчайшее время реализовать широкий спектр прикладных задач.

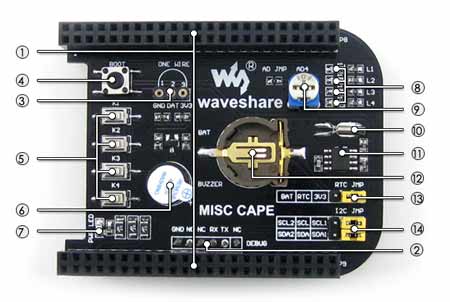

Отличительные особенности:
- BB_BLACK connector: Разъем для подключения BB Black
- DEBUG interface: BB Black отладочный интерфейс, для подключения модулей с последовательным интерфейсом
- ONE-WIRE interface: Простое подключение ONE-WIRE приборов (корпус TO-92), таких как датчик температуры (DS18B20), электронные метки (DS2401), и др.
- BOOT selection button : Кнопка загрузки с SD карты
- User button : 4 пользовательские кнопки
- Зуммер
- Индикатор питания
- Пользовательский LED : 4 светодиода
- Potentiometer : потенциометр для АЦП
- 32.768 KHz кварц : для часов реального времени (RTC)
- PCF8563 : чип RTC
- Держатель батареи RTC: для батареи 3.3 V RTC power selection jumper
- RTC I2C джампер: выбор I2C1 или I2C2

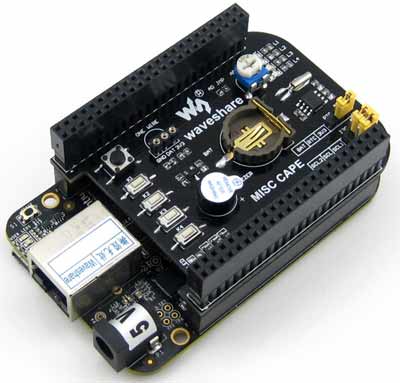

Плата расширения MISCCAPE с подключенным миникомпьютером BeagleBone Black
Таблица. Примеры
| Peripheral | Device/Interface | LINUX |
| LED | I/O | Y |
| Buzzer | PWM | Y |
| Push Buttons | EVENT2 | Y |
| DS18B20 Temperature sensor | 1-WIRE | Y |
| ADC | I/O | Y |
| RTC | I2C1 | Y |
| PL2303 USB TO UART | UART0 | Y |
| USB CAMERA | VIDEO0 | Y |
| USB WIFI | WLAN0 | Y |
MISC CAPE – ресурсы для разработок
- Документация:
- Схемы: MISC CAPE.pdf
- Образ: Angstrom-Cloud9-IDE-GNOME-eglibc-ipk-v2012.12-beaglebone-2013.05.24-MISC-cape-HDMI-v1.1.img.7z
- Примеры: API.7z
- Исходники: source code list
- ПО: software list
Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru
Производители: Wvshare
Опубликовано: 19.02.2015
