Одноплатный компьютер на базе системы на кристалле Zynq-7010

MYS-7Z010-C – недорогой высокопроизводительный компьютер Z-turn Board на базе системы на кристалле Zynq-7010 от Xilinx, которая включает в себя два ядра ARM Cortex-A9 и ПЛИС Artix-7. Плата позволит использовать все преимущества системы на кристалле Zynq-7010 благодаря установленным на плату 1 ГБ DDR3 SDRAM, 10/100/1000 Мбит Ethernet, интерфейсу HDMI, CAN и др. На обратной стороне платы доступны два 80-выводных SMT разъема с шагом 1,27, открывающие доступ к 96 выводам порта GPIO.

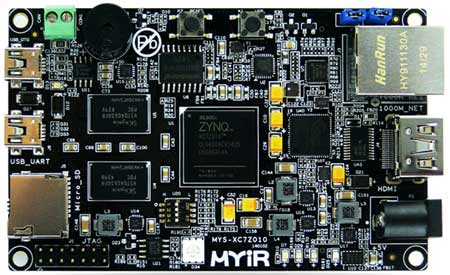

Рис.1. Одноплатный компьютер MYS-7Z010-C, вид сверху

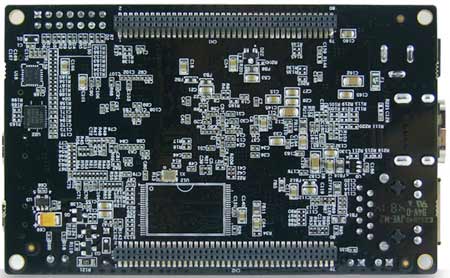

Рис.2. Одноплатный компьютер MYS-7Z010-C, вид снизу

Одноплатный компьютер Z-turn Board способен работать под управлением операционной системы Linux. Производитель MYIR предоставляет Linux 3.15.0 SDK, ядро и большинство драйверов в виде исходного кода. Плата поставляется со всем необходимым набором аксессуаров, включающих в себя два USB кабеля, один Ethernet кабель, один HDMI кабель, одну TF карту 4 ГБ, адаптер питания и компакт-диск.

Плата Z-turn Board станет прекрасным решением для оценки возможностей и прототипирования на базе системы на кристалле Zynq-7000. Плата так же может быть использована в качестве системы на модуле (SoM) для встраиваемых решений. Одноплатный компьютер MYS-7Z010-C найдет свое применение в следующих областях:

промышленная автоматизация;
испытательное и измерительное оборудование;
медицинское оборудование;
интеллектуальное видеонаблюдение;
аэрокосмическое приборостроение;
военное применение.

Отличительные особенности:

система на кристалле Xilinx XC7Z010-1CLG400C (Zynq-7010), совместимая с XC7Z020-1CLG400C (Zynq-7020);
ARM^® dual-core Cortex™-A9, 667 МГц;
встроенная ПЛИС Artix-7;
1 ГБ DDR3 SDRAM (2 x 512 MB, 32-bit);
16 МБ SPI Flash;
512 МБ NAND Flash;
слот для TF карты;
10/100/1000 Мбит Ethernet;
интерфейс CAN;
Mini USB 2.0 OTG;
отладочный интерфейс через USB-UART преобразователь;
интерфейс HDMI;
порты ввода-вывода, венесенный на два SMT разъема с шагом 1,27;
3-осевой акселерометр;
термометр;
интерфейс JTAG;
2 кнопки;
4-канальный переключатель;
5 светодиодов;
буззер;
питание 5 В/2 А;
поддердка ОС Linux 3.15.0;
габаритные размеры 63x102x1,6 мм.

Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru

Производители: Myir

Опубликовано: 05.03.2015
