Iskra Neo –российский аналог Arduino-Leonardo

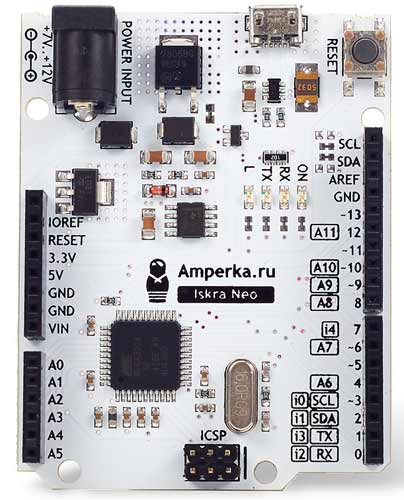

Iskra Neo – отладочная плата, представляющая собой отечественный аналог Arduino Leonardo. В основе платы – микроконтроллер компании ATMEL ATmega32U4. Для программирования используется упрощённая версия C++, известная так же как Wiring. Разработку можно вести как с использованием привычной бесплатной среды Arduino IDE, так и с помощью произвольного C/C++ инструментария. Поддерживаются операционные системы Windows, MacOS X и Linux.

Прошить микроконтроллер платы можно через интерфейс USB. При работе в среде Arduino IDE в настройках следует выбирать Arduino Leonardo.

Iskra Neo работает на частоте 16 МГц. Микроконтроллер ATmega32U4 предоставляет в ваше распоряжение 32 КБ флеш-памяти для хранения прошивки, 2.5 КБ оперативной памяти SRAM и 1 КБ энергонезависимой памяти EEPROM для хранения данных.

Разъемы, установленные на плату, позволяют подключать стандартные платы расширения ARDUINO.

На контактные колодки выведены 20 пинов ввода-вывода. Среди них вы найдёте:

• 7 пинов с ШИМ;
• 12 аналоговых входов на 1024 градации;
• 1 аппаратный интерфейс UART (Serial);
• 1 аппаратный интерфейс TWI (I?C);
• 5 пинов, поддерживающих аппаратное прерывание.

На отдельной группе пинов расположен интерфейс SPI. В отличие от оригинала, на Iskra Neo маркировкой обозначены все аналоговые входы и пины с прерываниями, чтобы пользователю было проще ориентироваться.

Питание можно подавать как с компьютера через microUSB-порт, так и через гнездо питания 2,1 мм. Источник определяется автоматически. В случае питания через гнездо, рекомендуемое входное напряжение — 7–12 В. Регулятор напряжения выравняет входное напряжение до родных 5 вольт.

Отличительные особенности:

• микроконтроллер: ATmega32U4;
• тактовая частота: 16 МГц;
• флеш-память: 32 КБ (из них 4 КБ занято загрузчиком);
• SRAM-память: 2,5 КБ;
• EEPROM-память: 1 КБ;
• рабочее напряжение: 5 В;
• рекомендуемое входное напряжение: 7–12 В;
• максимальный ток с пина 5 В: 1 А;
• максимальный ток с пина ввода-вывода: 40 мА;
• максимальный суммарный ток с пинов ввода-вывода: 200 мА;
• портов ввода-вывода общего назначения: 20;
• портов с поддержкой ШИМ: 7;
• портов, подключённых к АЦП: 12;
• разрядность АЦП: 10 бит;
• аппаратные интерфейсы: UART, I2C, SPI;
• габариты: 69x53 мм.

Области применения:

• Умный дом;
• Робототехника;
• DIY и др.

Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru

Производители: Амперка

Опубликовано: 05.05.2015
