Плата новейшего датчика положения для широкого спектра передовых решений

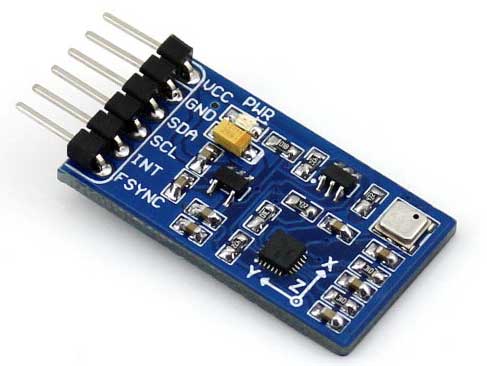

10 DOF IMU Sensor [B] – оценочная плата новейшего 9-осевого датчика положения MPU9255, включающая в себя 3-осевой гироскоп, 3-осевой акселерометр и 3-осевой компас/магнетометр. Плата так же включает в себя установленный датчик давления BMP180, который совместно с MPU9255 делает плату 10 DOF IMU Sensor [B] уникальным измерительным решением, которое может быть использовано в широком круге передовых высокотехнологичных устройств. Плата 10 DOF IMU Sensor [B] является идеальным «датчиком» для следующих решений:

• Системы навигации внутри помещений;
• Роботы;
• Квадрокоптеры;
• Устройства распознавания жестов;
• Барометрические высотомеры;
• Автоматизированные промышленные системы и др.

Отличительные особенности:

• 9-осевой датчик положения MPU9255, включающий в себя 3-осевой гироскоп, 3-осевой акселерометр и 3-осевой компас/магнетометр;
  • Встроенный движок DMP (Digital Motion Processing)
  • В сравнении с MPU6050 имеет низкое энергопотребление и наилучшим образом подходит для носимых устройств
  • Акселерометр:
    • разрешение: 16 бит;
    • конфигурируемый диапазон измерений: ±2, ±4, ±8, ±16g;
    • потребляемый ток: 450 мкА;
  • Гироскоп:
    • разрешение: 16 бит;
    • конфигурируемый диапазон измерений: ±250, ±500, ±1000, ±2000°/sec;
    • потребляемый ток: 3,2 мА;
  • Компас/магнетометр:
    • разрешение: 14 или 16 бит;
    • диапазон измерений: ±4800µT;
    • потребляемый ток: 280 мкА;
• Датчик давления BMP180 со встроенным датчиком температуры для термокомпенсации;
  • разрешение: 16…19 бит;
  • диапазон измерений: 300~1100hPa (высота +9000m~-500m);
  • точность 0.02hPa (0,17 м);
• Напряжение питания 3,3…5,5 В.

Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru

Производители: Wvshare

Опубликовано: 19.05.2015
