Оценочная плата датчика пыли SHARP GP2Y1010AU0F от компании Waveshare

DUST SENSOR – оценочная плата датчика пыли GP2Y1010AU0F от компании SHARP позволяет обнаруживать частицы пыли размером от 0.8 микрон. Плата имеет низкую потребляемую мощность, аналоговый выход напряжения, величина которого линейно зависит от плотности пыли, встроенный преобразователь напряжения для поддержки широкого диапазона напряжений питания.

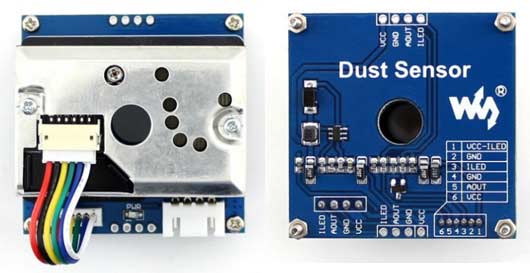

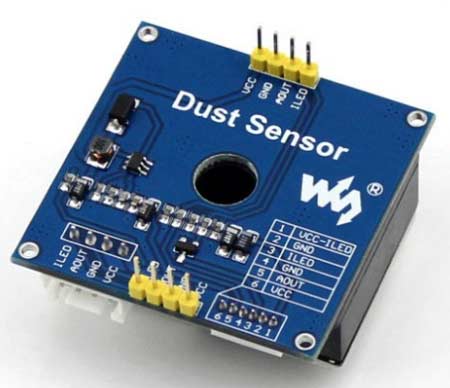

По умолчанию разъемы, показанные на фото выше, не впаяны. Пользователь в случае необходимости может впаять их самостоятельно.

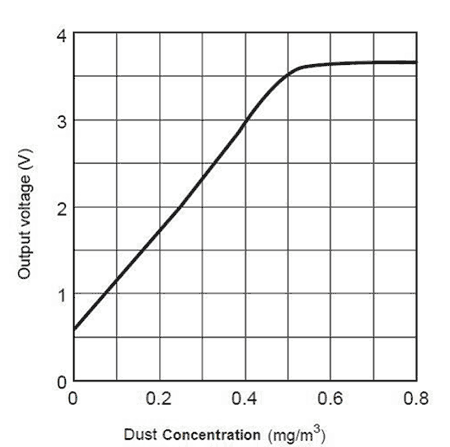

Зависимость выходного напряжения модуля от концентрации пыли показана на рисунке ниже.

Отличительные особенности:

• чувствительность: 0.5V/(100?g/m3);
• измеряемый диапазон: 500?g/m3;
• питание: 2.5 V~5.5 V;
• рабочий ток: 20 mA (max);
• рабочая температура: -10?~65?;
• температура хранения: -20?~80?;
• наработка на отказ: 5 лет;
• габариты: 63.2x41.3x21.1 mm;
• диаметр монтажных отверстий: 2.0 mm;
• размер отверстия для воздуха: 9.0 mm.

Области применения:

• очистители воздуха;
• кондиционеры;
• мониторинг загрязнения воздуха;
• детектор PM2.

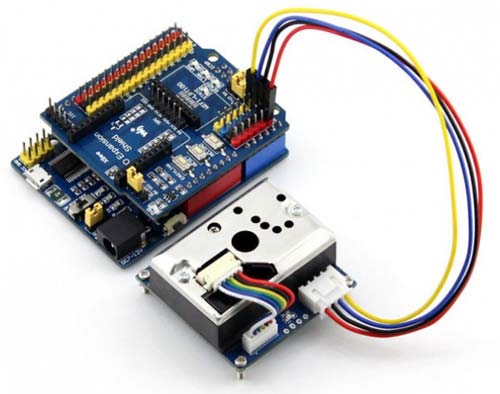

Коммутация в случае совместного использования с микроконтроллером:

VCC ? 2.5V ~ 5.0V

GND ? GND

AOUT ? MCU.IO (аналоговый выход)

ILED ? MCU.IO (вывод управления модулем)

Подробную документацию, демокоды, схему принциальную электрическую и другое можно найти на сайте производителя
