Отладочный комплектTower System от Freescale для изучения микроконтроллеров Kinetis K70

TWR-K70F120M-KIT – отладочный набор Tower System от Freescale, состоящий из платы TWR-K70F120M, муделей Tower System Elevator Modules (TWR-ELEV) и Tower System Serial Module (TWR-SER). Набор предназначен для оценки возможностей семейств микроконтроллеров Kinetis K10, K20, K6x и K70.

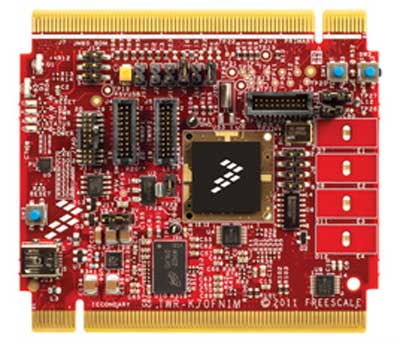

Основой набора является плата TWR-K70F120M, отладочная плата Tower Controller Module совместима с отладочной платформой Tower System. Она предназначена как для использования в качестве самостоятельной отладочной платы, так и в составе отладочной платформы TowerSystem. Плата TWR-K70F120M – это отладочная плата для семейств 32-битных ARM Cortex-M4 микроконтроллеров K61 и K70 от Freescale. На плату установлен микроконтроллер MK70FN1M0VMJ12 семейства Kinetis K70 с ультранизким энергопотреблением со встроенным контроллером LCD дисплея, модулем обнаружения несанкционированного доступа, контроллером USB 2.0 HS, контроллером USB 2.0 FS OTG и 10/100 Мбит/с Ethernet MAC. Максимальная частота работы ядра составляет 120 МГц. Плата имеет встроенный эмулятор OSJTAG, обеспечивающий плату отладочным интерфейсом и питанием через разъем mini USB.

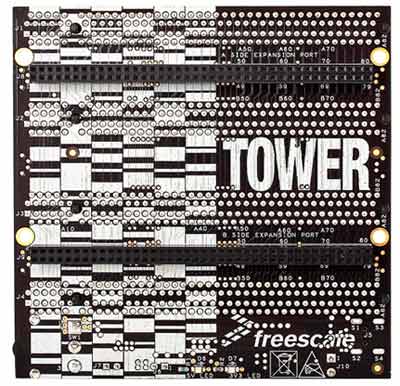

Модуль Elevator Module представляет собой основной «строительный» блок системы Tower System. Модуль предназначен для подключения к нему микроконтроллерных плат и периферийных модулей. TWR-ELEV обеспечивает подключенные к нему модули и платы необходимым напряжением питания, а также структурную целостность собранной системы. Модуль включает в себя четыре 164-контактных разъема с вынесенными на них стандартными портами, а также два 80-контактных разъема для легкого доступа к сигнальным выводам и подключения дисплейного модуля TWR-LCD.

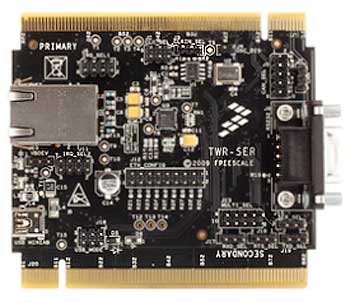

Модуль последовательных интерфейсов TWR-SER обеспечивает разработчиков интерфейсами USB, Ethernet, CANи RS-232/RS-485. Модуль предназначен для использования совместно с микроконтроллерными платами, подключенными к отладочной платформе TowerSystem.

Отличительные особенности:

• микроконтроллер MK70FN1M0VMJ12 в корпусе BGA-256, 120 МГц;
• сокет для Touch Tower;
• сокет Tower Plug-in (TWRPI) общего назначения;
• встроенный JTAG отладчик (OSJTAG) с виртуальным последовательным портом;
• 1 ГБ DDR2 SDRAM памяти;
• 2ГБ SLC NAND Flash памяти;
• 3-осевой акселерометр MMA8451Q
• потенциометр;
• слот для MicroSD карты памяти;
• последовательные интерфейсы на плате TWR-SER.

Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru

Опубликовано: 16.06.2015
