2.8 inch TFT LCD shield с резистивной сенсорной панелью

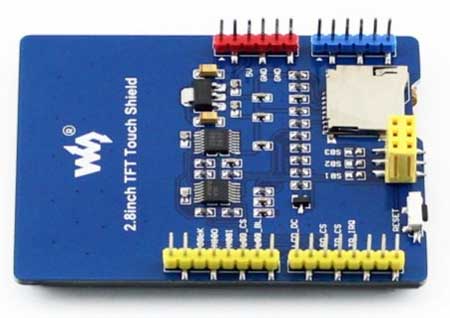

2.8inch TFT touch shield – жидкокристаллический дисплей с диаганалью 2.8 дюйма и резистивной сенсорной панелью для применения совместно с отладочными платами Arduino UNO, Leonardo, UNO PLUS, NUCLEO, XNUCLEO. Разрешение LCD 320x240. На плате установлен отдельный контроллер тач панели и слот для microSD Card. Для управления реализован интерфейс SPI. Уровень задней подсветки дисплея (потребляемая мощность) регулируется программными средствами.
Отличительные особенности:
- тип LCD: TFT;
- интерфейс LCD: SPI;
- LCD контроллер: HX8347D;
- тип сенсорной панели: Resistive;
- контроллер сенсорной панели: XPT2046;
- количество цветов: RGB, 65K colors;
- разрешение: 320x240 (Pixel);
- напряжение I/O: 3.3V/5V;
- габариты дисплея: 57.6mm?43.2mm;
- внешние габариты: 73.3mm?55.3mm.
Таблица. Описание интерфейса
| Выводы Arduino | Обозначение | Описание |
| D3 | TP_IRQ | Прерывание для сенсорной панели |
| D4 | TP_CS | Выбор чипа сенсорной панели |
| D5 | SD_CS | ВыборчипаMicro SD card |
| D7 | LCD_DC | Выбор данные/команды для LCD |
| D9 | LCD_BL | Управление задней подсветкой LCD |
| D10 | LCD_CS | ВыборчипаLCD |
| D11 | MOSI | Вход данных SPI |
| D12 | MISO | Выход данных SPI |
| D13 | SCLK | Тактирование SPI |
Ниже приведен чертеж с указанием внешних габаритов.
Дополнительную информацию, а также демокоды, схему принципиальную электрическую и др. можно найти на сайте производителя.
Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru
Производители: Wvshare
Опубликовано: 15.07.2015
