Отладочный комплекс отечественного производства LDM-HELPER-MCP042RQ256-BIG

LDM-HELPER-MCP042RQ256-BIG - отладочный комплекс российского производства, в состав которого входят следующие модули и комплектующие:

1. Отладочная плата LDM-HELPER-MB501-FULL;
2. Мастер-модуль LDM-HELPER-MCP042RQ256-FULL;
3. TFT 2.8’’ 16bit параллельная шина, сенсорный экран SPI;
4. Программатор LDM-PicoProg;
5. Блок питания 12 В 1.5 А;
6. Кабель USB 2.0 соединительный USB A-miniB, 28+26AWG, 0.9m;
7. Кабель USB 2.0 соединительный USB A-microB, 28+26AWG, 0.9m;
8. Патч-корд UTP-5e, 1.0m.

Отладочная плата LDM-HELPER-MCP042RQ256 представляет собой Мастер-модуль к мультиплатформенной системе проектирования семейства HELPER. Она создана на базе российского процессора MCp042R100102-1LQ 256 I с динамической реконфигурацией (ОАО «Мультиклет»).

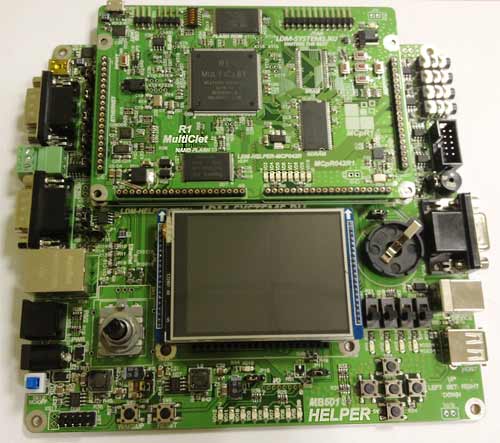

Рис. Отладочный комплекс LDM-HELPER-MCP042RQ256-BIG

Отличительные особенности:

• тактовый генератор: 12 Мгц на Master-модуле;
• габариты: 170х160х12 мм (Master-модуль: 130х74х8 мм);
• корпус процессора: QFP-256;
• количество линий ввода/ вывода: 166;
• напряжение питания: +9...12 V;
• DC/ DC преобразователи: 3.3/ 1.8 V;
• кварцевый резонатор 32,768 кГц;
• АЦП: 16 бит, 48 KSPS, 8 каналов (в процессоре);
• ЦАП: 12 бит, 125 KSPS, (в процессоре);
• SDRAM, ROM, SRAM, NAND Flash на Master-модуле;
• Ethernet 10/ 100 Base-T PHY;
• 5 кнопок, 8 светодиодов.

Интерфейсы платы: RS-232, RS-485, CAN, VGA, USB-UART, USB Device и Host, Ethernet, PS/ 2, динамик, батарейный отсек, 8 LED, 5 кнопок, энкодер, ЖКИ/ TFT, 4 переключателя, аудио IN/ OUT, микрофонный усилитель.

Модули расширения:

Вместе с master-модулем возможно использовать slave-модули:

• аналоговый модуль – АЦП, ЦАП, цифровые потенциометры;
• радиочастотный модуль – WiFi, ZigBee, Bluetooth;
• навигационный модуль – GPS, ГЛОНАСС;
• мультимедиамодуль – аудиокодек, драйвер HDMI;
• функциональный модуль – цифровой термометр, датчик давления, FRAM, MRAM, EEPROM, FLASH, IO экспандер, RTC, датчик тока, цифровой компас, гироскоп;
• силовой модуль – мощные низковольтные, маломощные высоковольтные с опторазвязкой ключи;
• плата 5-ти осевого ЧПУ модуля (SPI-интерфейс);
• плата сбора данных с 5-ти энкодеров (SPI-интерфейс).

Список модулей постоянно пополняется.

Сфера применения:

Отладочный комплект предназначен для ознакомления с процессором Multiclet R1 и отладки устройств на базе мультиклеточного процессора, а также для создания лабораторного стенда для научно-исследовательских и практических работ.

Области применения:

• GPS приемник, устройство управления процессами;
• приемник информации с акселлерометра, гироскопа, магнетометра;
• высотомер;
• дальномер;
• измеритель;
• обработчик сигналов;
• сопроцессор для вычислений;
• анализатор показателей качества сети электроэнергии;
• устройство управления двигателем.

На данный момент есть уникальная возможность попробовать реконфигурацию процессора, распределив клетки по группам и по задачам. Пока наш процессор единственный в мире, который способен на такое. Есть возможность применить данную особенность на реальных задачах.

Примечание: при заказе Master-модуля следует уточнять ревизию процессора. Процессор R1-1 (дата выпуска 2014 год) не имеет работающего АЦП на борту, процессор R1 (дата выпуска 2015 год) имеет полностью работающий АЦП на борту и модификации нескольких блоков.
