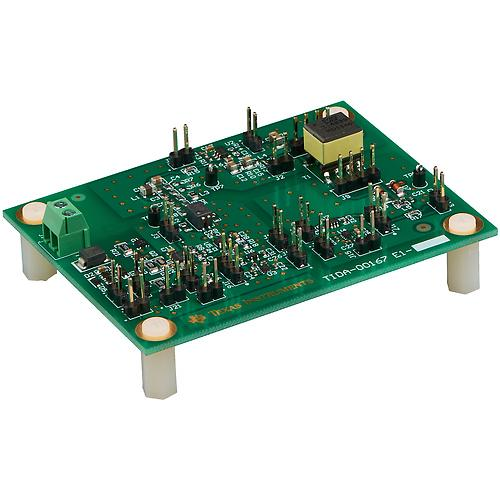

Решение изолированного маломощного источника для передатчиков с питанием от токовой петли 4 до 20 мА (TIDA-00167)

Цель данной разработки в предложении законченного решения питания от изолированной токовой петли 4-20 мА передатчиков или других маломощных приложений с ограниченным входным током. В нем рассматриваются ключевые требования приложений, такие как работа с широким диапазоном входного напряжения, изолированные и неизолированные выходы с малым уровнем шума и предлагается полный набор функций защиты. Популярный формат конструкции - двухслойная плата с односторонним монтажом, множество контрольных точек на плате и полная документация облегчают тестирование, модификацию и оптимизацию пользователем. Смотрите видеообзор TIDA-00349, охватывающий в том числе и топологию изолированного питания, используемого в TIDA-00167.

Возможности:

• Работа с широким входным напряжением от 8 до 33 В;
• Предоставляет изолированную и неизолированную шины 3,3 В, выбор между низким током собственного потребления LDO и высоким PSRR LDO;
• Высокая эффективность изолированного DC/DC преобразователя с постоянной частотой переключений, КПД >70% при нагрузке от 5 до 8 мВт;
• Встроенная фильтрация пульсаций согласно требованиями EMI (EN55011) и развязка токовой петли;
• Полностью рабочая плата с возможностью простых тестов, изменений и оптимизации

Тип отладочного средства Референс-дизайн
