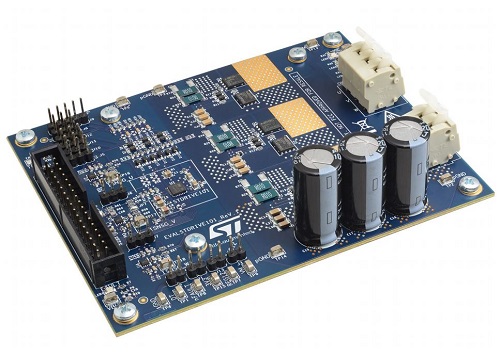

Демонстрационная плата EVALSTDRIVE101 предоставляет собой платформу для оценки трехфазного полумостового драйвера затворов STDRIVE101 и мощных полевых транзисторов STL110N10F7 STripFET F7. Плата, совместно с микроконтроллерами семейства STM32, предназначена для управления трехфазными бесколлекторными двигателями постоянного тока.
Плату можно конфигурировать по схеме с одним или тремя токовыми шунтами. При этом поддерживается векторное управление (FOC) или 6-шаговый алгоритм в обеих конфигурациях. В качестве датчиков положения могут использоваться датчики Холла, размещенные в двигателе. Также имеется возможность применить бессенсорную технологию управления с помощью сигнала обратной ЭДС (BEMF).

Особенности:

• Напряжение питания: 6…75 В;
• Выходной ток: до 20 А СКЗ;
• Выходные ключи на базе силовых MOSFET STL110N10F7 STripFET F7;
• Две группы входов управления:
• ENx / INx с регулируемой генерацией мертвого времени;
• INHx / INLx с блокировкой;
• Контроль напряжения исток-сток (VDS) выходных транзисторов;
• Защита от перегрузки по току с встроенным компаратором;
• Измерение токов одним или тремя шунтами;
• Контроль положения ротора по сигналам от датчиков Холла или обратной ЭДС (BEMF);
• Датчик NTC для мониторинга температуры платы;
• Разъем управления двигателем, совместимый с широким спектром отладочных плат STM32

Тип отладочного средства Оценочный модуль/плата , Применение Управление DC двигателем
