X-NUCLEO-IHM14A1

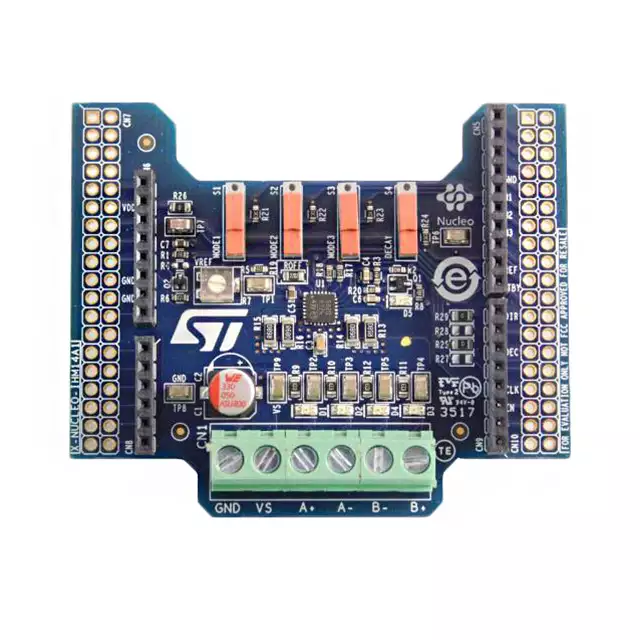

Плата расширения драйвера двигателя X-NUCLEO-IHM14A1 основана на драйвере STSPIN820 для шаговых двигателей.

Плата представляет собой доступное и простое в использовании решение для управления шаговыми двигателями в вашем проекте, основанном на STM32 Nucleo. Примеры приложений для управления двигателем: 2D / 3D-принтеры, робототехника и камеры безопасности.

Управление током PWM STSPIN820 происходит с постоянным временем выключения, регулируемым через внешний резистор, и разрешением микрошага до 256.

Плата расширения X-NUCLEO-IHM14A1 совместима с разъемом Arduino UNO R3 и разъемом ST morpho, поэтому его можно подключить к плате разработки STM32 Nucleo и совместить с дополнительными платами расширения X-NUCLEO.

Особенности:

• Рабочее напряжение: 7 ... 45 В;
• Выходной ток: до 1,5 А;
• Тонкая настройка микрошагов: до 256 шага;
• Контроль тока с регулируемым временем выключения;
• Полный комплект защиты:
  • Защита от сверхтока;
  • Защита от короткого замыкания;
  • Блокировка напряжения;
  • Термическое отключение;
• Совместим с разъемом Arduino UNO R3;
• Совместимость с платами Numleo STM32;
• Соответствует RoHS
