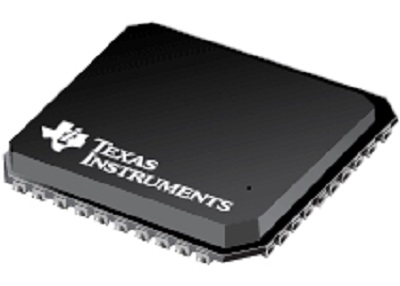

O31310QRWGRQ1 / Texas Instruments
Не поставляется
Высоковольтный менеджер питания для микроконтроллеров и микропроцессоров применяемых в автомобильных, промышленных, машиностроительных или транспортных системах. Устройство включает в себя один синхронный понижающий регулятор (BUCK1) с широким диапазоном входного напряжения к которому подключены низковольтный понижающий (BUCK2) и повышающий (BOOST) преобразователи. Управление устройством и его диагностика осуществляется хост-контроллером по интерфейсу SPI.
Особенности:
- Автомобильная квалификация АEC-Q100;
- Рабочая температура: -40…125 °С;
- Поддерживает требования функциональной безопасности: ASIL-C (ISO 26262) и SIL-2 (IEC 61508);
- Синхронный понижающий предварительный преобразователь (BUCK1):
- диапазон входного напряжения: 4…36 В;
- выходной ток: до 3.1 A;
- предустановленные выходные напряжения: 3.3 или 3.6 В;
- Синхронный понижающий преобразователь (BUCK2):
- фиксированное входное напряжение: 3.3 или 3.6 В;
- выходной ток: до 2 A;
- предустановленные выходные напряжения: 1.2, 1.25, 1.8, или 2.3 В;
- Синхронный повышающий преобразователь (BOOST):
- фиксированное входное напряжение: 3.3 или 3.6 В;
- выходной ток: до 600 мА;
- выходное напряжение: 5 В;
- Контур фазовой автоподстройки частоты (PLL):
- выходная частота: около 2.2 МГц;
- поддержка внешних модулированных или немодулированных тактовых сигналов;
- Для всех преобразователей:
- функция мягкого старта;
- независимый мониторинг напряжения;
- защита от перегрузки, превышения напряжения, перегрева;
- встроенная петля компенсации;
- Интегрированная адаптивная рандомизированная модуляция спектра (ARSS) тактового генератора;
- Ток собственного потребления в режиме OFF: 3 мкА;
- Интерфейс для контроля и диагностики: SPI;
- Два монитора внешнего напряжения;
- Интегрированный сторожевой таймер и супервизор для MCU или DSP;
- Корпус VQFNP-40 с шагом 0.5 мм
Корпус —, Тип преобразователя Синхронный понижающий , Режим преобразования Voltage Mode , Входное напряжение, min 4 В, Входное напряжение, max 36 В, Выходное напряжение, min 3.3 В, Выходное напряжение, max 3.6 В, Максимальный выходной ток 3.1 А, Кол-во выходов 3 , Частота преобразования, min 2.2 МГц, Частота преобразования, max 2.2 МГц, Встроенные возможности INT_SWITCH, SPI
Характеристики
-
Корпус—
-
Тип преобразователяСинхронный понижающий
-
Режим преобразованияVoltage Mode
-
Входное напряжение, min4 В
-
Входное напряжение, max36 В
-
Выходное напряжение, min3.3 В
-
Выходное напряжение, max3.6 В
-
Максимальный выходной ток3.1 А
-
Кол-во выходов3
-
Частота преобразования, min2.2 МГц
-
Частота преобразования, max2.2 МГц
-
Встроенные возможностиINT_SWITCH, SPI
