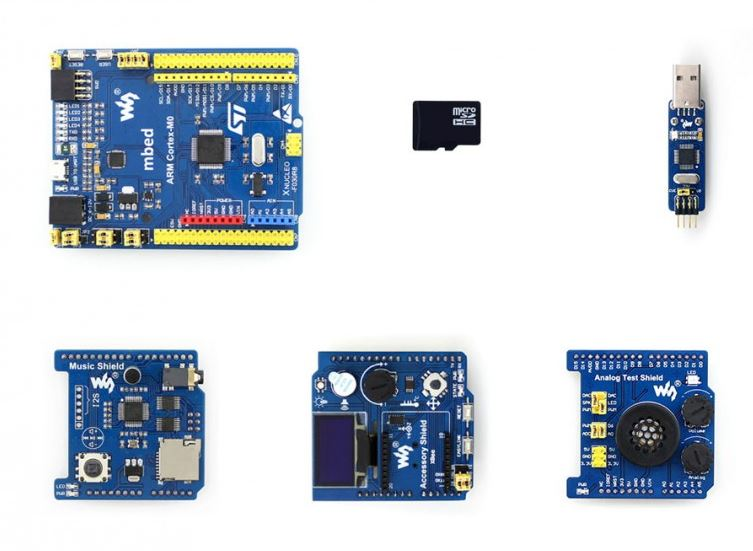

XNUCLEO-F030R8 Package B / Wvshare

XNUCLEO-F030R8 – отладочная плата от компании Waveshare с поддержкой Arduino и совместимостью с NUCLEO-F030R8 (ST Microelectronics). Плата поддерживает легкое подключение плат функционального расширения (шилдов) Arduino и доступ к ресурсам Arduino.
Разъемы ST Morpho XNUCLEO-F030R8 обеспечивают полный доступ к линиям портов ввода/вывода (I/O) и дальнейшее периферийное расширение.
Поддержка mbed делает возможным быстрое построение прототипа устройства с использованием SDK и online инструментов. Комплексное бесплатное программное обеспечение (HAL библиотека) включает различные примеры софта. Изделие поставляется с отдельным модулем ST-Link/ V2.

Отличительные особенности:

1. 1. STM32F030R8T6:
   • Ядро: ARM® 32-bit Cortex™-M0,
   • рабочая частота: 48 MHz,
   • рабочее напряжение: 2.4 V-3.6 V,
   • корпус: LQFP64,
   • память: 64 kB Flash, 8 kB SRAM,
   • интерфейсы: 2 x SPI, 2 x USART, 2 x I2C,
   • AD/DA: 1 x AD (12 bit);
2. 2. SPX3819M5: 3.3 V стабилизатор напряжения;
3. 3. AMS1117-5.0: 5.0 V стабилизатор напряжения;
4. 4. CP2102: USB - UART преобразователь;
5. 5. Arduino разъемы: для подключения Arduino шилдов;
6. 6. ICSP интерфейс: Arduino ICSP;
7. 7. USB - UART: для отладки;
8. 8. SWD интерфейс: для программирования и отладки;
9. 9. ST Morpho разъемы: доступ к VCC, GND и всем портам I/O; упрощает расширение;
10. 10. 6-12 V DC вход;
11. 11. Пользовательская кнопка;
12. 12. Кнопка Сброса;
13. 13. Индикатор питания;
14. 14. Пользовательские светодиоды;
15. 15. Индикаторы Rx/ Tx последовательного порта;
16. 16. 500 mA быстрый самовосстанавливающийся предохранитель;
17. 17. 8 MHz кварцевый резонатор;
18. 18. 32.768 KHz кварцевый резонатор;
19. 19. ADC/I2C джамперы выбора:
    • установлены A и B: Arduino A4, A5 используется как I2C,
    • установлены B и C: Arduino A4, A5 используется как ADC;
20. 20. UART джамперы выбора;
21. 21. MCU джампер теста величины тока; для тестирования потребления;
22. 22. Джампер источника питания:
    • установлены 5 V и U5 V: питание от USB соединения,
    • установлены 5 V и E5 V: питание от внешнего источника питания;
23. 23. Джампер пользовательской кнопки:
    • устанавливается для подключения к линиям I/O, используемым для демонстрационных кодов,
    • джампер удаляется для подключения к другим (пользовательским) контактам с помощью соединительных проводов;
24. 24. Джамперы пользовательских светодиодов:
    • устанавливаются для подключения к линиям I/O, используемым для демонстрационных кодов,
    • джампер удаляется для подключения к другим (пользовательским) контактам с помощью соединительных проводов
