Отладочный набор XNUCLEO-F030R8 Package B
XNUCLEO-F030R8 Package B – отладочный набор от компании Waveshare на основе платы XNUCLEO-F030R8 и набора плат функционального расширения, среди которых:
- Accessory Shield (0.96inch OLED, RGB LED, прецизионные часы реального времени (RTC), 3-осевой акселерометр, температурный датчик и др);
- Analog Test Shield (сбор данных с АЦП, выходной тест ЦАП);
- Music shield (аудио кодек, воспроизведение и запись музыки).
Базовая плата набора XNUCLEO-F030R8 совместима с Arduino и NUCLEO-F030R8 (ST Microelectronics). Она обеспечивает легкое подключение плат расширения (шилдов) Arduino и доступ к огромным ресурсам Arduino.
Разъем ST Morpho XNUCLEO-F030R8 делает возможным полный доступ к линиям портов ввода/вывода (I/O) и дальнейшее периферийное расширение, а используя mbed можно быстро построить прототип устройства с применением SDK и online инструментов. Комплексное бесплатное программное обеспечение (HAL библиотека) включает различные примеры софта. Изделие поставляется с автономным модулем ST-Link/V2.
Ниже, в таблице, приведены основные отличия семейств, в которые входят XNUCLEO-F030R8 и NUCLEO-F030R8.
Таблица. Основные отличия отладочных плат семейств XNUCLEO и NUCLEO (STM)
Характеристика | XNUCLEO | NUCLEO | Примечание |
Arduino совместимость | UNO, Leonardo | UNO | Конфигурируемая совместимость с UNO (по умолчанию) или Leonardo с помощью джамперов XNUCLEO |
Arduino ICSP интерфейс | Да | Нет | ICSP требуется для определенных видов шилдов |
Подключение по USB | Да | Нет | USB разъем NUCLEO предназначен только для отладки, он не доступен для других USB соединений |
USB разъем | Micro USB | Mini USB | Micro USB - усовершенствованный USB стандарт |
Маркировка контактов разъемов Morpho | Большинство | Нет | Теперь вы можете посмотреть маркировку на плате вместо даташита |
Основная масса интерфейсов подключена через: | Джамперы | Резисторы 0 Ом | Джамперы намного проще для использования, нет необходимости в пайке |
Отладка через UART | Доступна | Не доступна | На NUCLEO интегрирован функциональный чип ST-LINK/V2, интерфейс которого со стороны компьютера может быть симулирован как последовательный порт, однако, это недоступно во время внутрисхемной отладки, тогда как XNUCLEO характеризуется автономным USB - UART чипом. |
8 MHz кварцевый резонатор | Да | Нет | Более точный Таймер при использовании внешнего 8 MHz кварцевого резонатора |
32.768 KHz кварцевый резонатор | Да | Нет | Требуется для RTC |
USB предохранитель | Да(500mA) | Нет | USB интерфейс компьютера может быть поврежден без предохранителя |
Светодиоды | 4 | 1 | Большее количество светодиодов упрощает мониторинг состояния платы |
UART индикатор | Да | Нет | Теперь есть индикация обмена данными |
DC вход | Да | Нет | Для удобства эксплуатации |
Положение кнопки | Вблизи края PCB | Близко к разъему Arduino | Удобный доступ к кнопке даже при использовании шилда Arduino |
ST-LINK | Автономный | Интегрированный | ST-LINK может использоваться где-нибудь еще |
Поставляется с USB кабелем | Да | Нет |
|
.jpg)

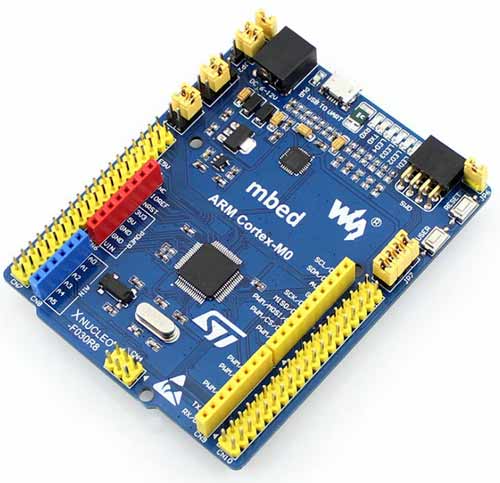

Рис. 1. Отладочная плата XNUCLEO-F030R8. Общий вид
.jpg)

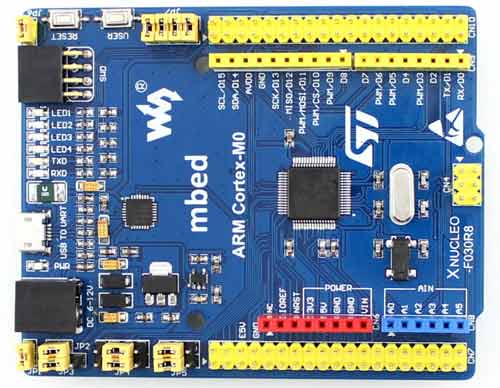

Рис. 2. Отладочная плата XNUCLEO-F030R8. Вид сверху
.jpg)

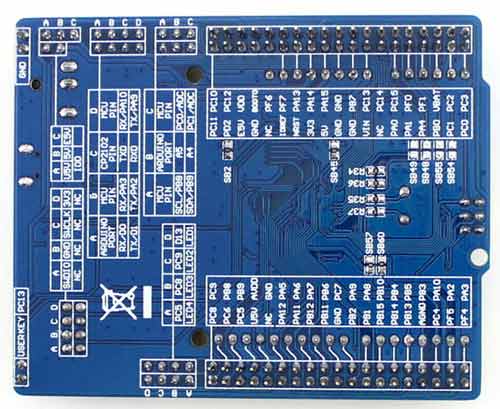

Рис. 3. Отладочная плата XNUCLEO-F030R8. Вид снизу
.jpg)

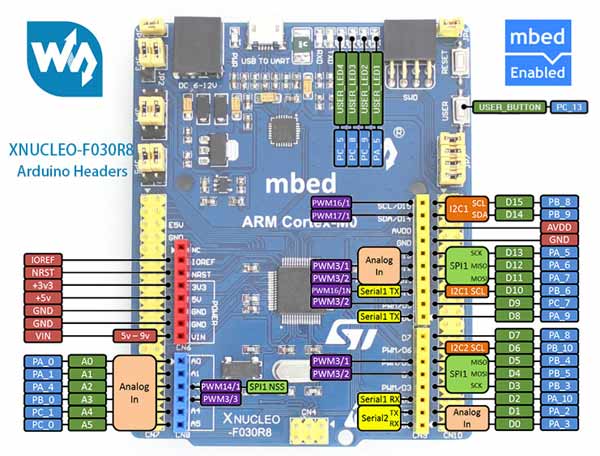

Рис. 4. XNUCLEO-F030R8. Разъемы расширения Arduino
.jpg)

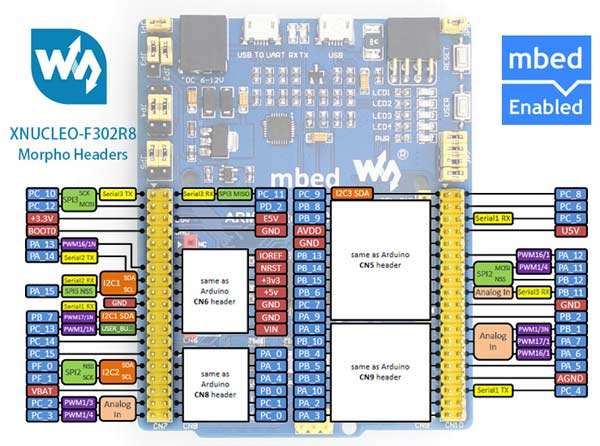

Рис. 5. XNUCLEO-F030R8. Разъемы расширения Morpho

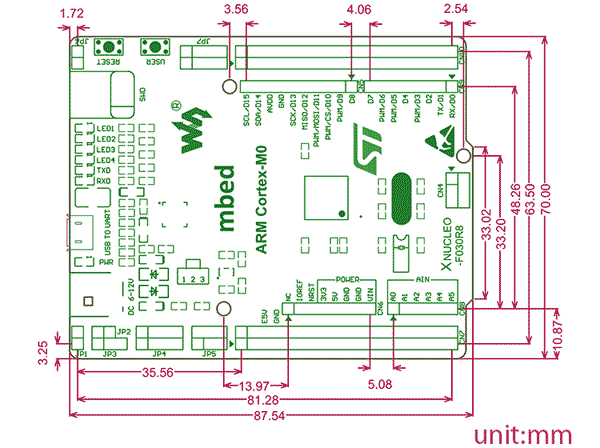

Рис. 6. Размеры отладочной платы XNUCLEO-F030R8
.jpg)

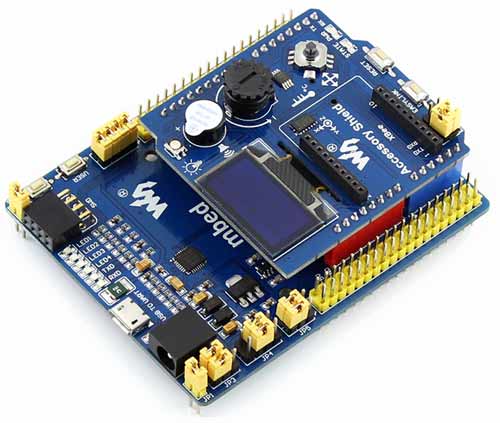

Рис. 7. Отладочная плата XNUCLEO-F030R8 с установленной платой расширения Accessory Shield

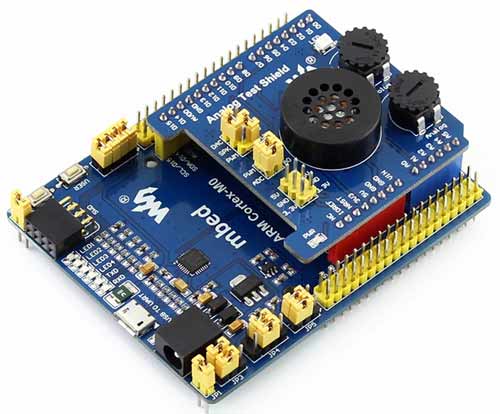

Рис. 8. Отладочная плата XNUCLEO-F030R8 с установленной платой расширения Analog Test Shield
Рис. 9. Отладочная плата XNUCLEO-F030R8 с установленной платой расширения Music Shield

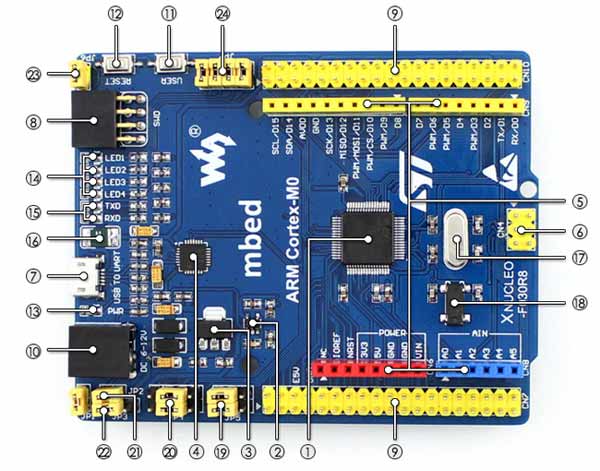

Рис. 10. XNUCLEO-F030R8. Расположение компонентов на плате
Отличительные особенности XNUCLEO-F030R8:
- STM32F030R8T6:
- ядро: ARM® 32-bit Cortex™-M0,
- рабочая частота : 48 MHz
- рабочее напряжение: 2.4 V-3.6 V,
- корпус : LQFP64,
- память: 64 kB Flash, 8 kB SRAM,
- интерфейсы: 2 x SPI, 2 x USART, 2 x I2C,
- AD/DA : 1 x AD (12 bit);
- SPX3819M5 : 3.3 V стабилизатор напряжения;
- AMS1117-5.0 : 5.0 V стабилизатор напряжения;
- CP2102 : USB - UART преобразователь;
- Arduino разъемы : для подключения Arduino шилдов;
- ICSP интерфейс : Arduino ICSP;
- USB - UART : для отладки;
- SWD интерфейс : для программирования и отладки;
- STMorpho разъемы : доступ к VCC, GND и всем портам I/O; упрощает расширение;
- 6-12 V DC вход;
- Пользовательская кнопка;
- Кнопка Сброса;
- Индикатор питания;
- Пользовательские светодиоды;
- Индикаторы Rx/Tx последовательного порта;
- 500 mA быстрый самовосстанавливающийся предохранитель;
- 8 MHz кварцевый резонатор;
- 32.768 KHz кварцевый резонатор;
- ADC/I2C джамперы выбора:
- установлены A и B: Arduino A4, A5 используется как I2C,
- установлены B и C : Arduino A4, A5 используется как ADC;
- UART джамперы выбора;
- MCU джампер теста величины тока : для тестирования потребления;
- Джампер источника питания:
- установлены 5 V и U5 V: питание от USB соединения,
- установлены 5 V и E5 V: питание от внешнего источника питания;
- Джампер пользовательской кнопки:
- устанавливается для подключения к линиям I/O, используемым для демонстрационных кодов,
- джампер удаляется для подключения к другим (пользовательским) контактам с помощью соединительных проводов;
- Джамперы пользовательских светодиодов:
- устанавливается для подключения к линиям I/O, используемым для демонстрационных кодов,
- джампер удаляется для подключения к другим (пользовательским) контактам с помощью соединительных проводов.
Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru
Производители: Wvshare
Разделы: Аксессуары для микроконтроллерных плат
Опубликовано: 12.10.2016
