Оценочная плата 3-осевого гироскопа L3G4200D

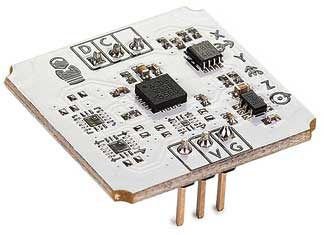

Гироскоп [Troyka-модуль] – оценочная плата 3-осевого гироскопа L3G4200D от STMicroelectronics. Подключение к целевой системе осуществляется по интерфейсу I2C/TWI. Плата включает в себя стабилизатор напряжения, I2C буфер и может быть использована с целевой системой напряжением 3,3…5 В.

Для подключения платы используется два штыревых разъема по три контакта каждый. Первый разъем предназначен для подключения к интерфейсу I2C (используется 2 контакта, третий не задействован), на второй разъем вынесены выводы для подключения питания (один контакт также не задействован). Разъемы модуля Гироскоп [Troyka-модуль] расположены таким образом, что полностью совместимы со стандартными макетными платами для монтажа без пайки.

Отличительные особенности:

• 3-осевой гироскоп L3G4200D;
• чувствительность: 0,0087 град/сек;
• диапазон измерений: ±250/ ±500/ ±2000 град/сек;
• встроенный стабилизатор питания;
• встроенный I2C буфер;
• напряжение питания: 3,3…5 В;
• потребляемый ток: < 10 мА;
• габаритные размеры: 25,4x25,4 мм.
