Дисплейный модуль на базе 0,96” OLED дисплея

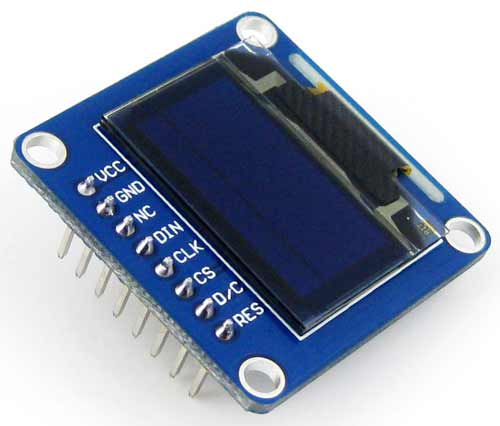

0.96inch OLED [B] - оценочная плата OLED-дисплея с диагональю 0.96 дюйма, разрешением 128х64 и интерфейсами SPI (трехпроводный и четырехпроводный), а также I2C. Рабочая зона дисплея поделена на 2 части: ? часть дисплея имеет желтый цвет, ? части синий цвет. Дисплей работает под управлением драйвера SSD1306. Угол обзора дисплея более 160 ^oС, а габариты 29х33 мм. При этом рабочая температура дисплея составляет -20…+70 ^oС. Для подключения к целевой плате дисплейный модуль имеет прямые штыревые разъемы, расположенные вертикально (перпендикулярно плоскости платы).

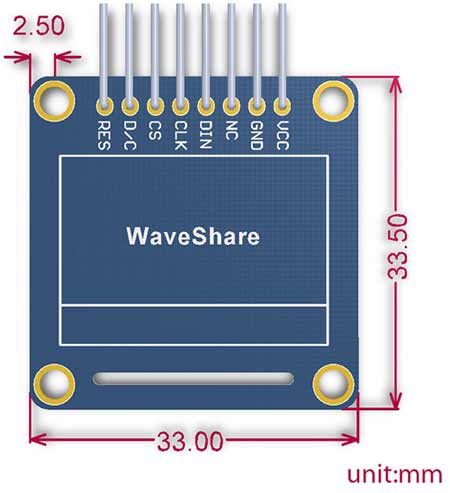

Габаритные размеры:

Отличительные особенности:

• OLED дисплей 0,96”;
• разрешение 128x64;
• драйвер SSD1306;
• интерфейсы SPI, I2C;
• цвет: ? секция желтого цвета, ? секции синего цвета;
• угол обзора 160 ⁰;
• диапазон рабочих температур: -20…+70 ⁰С;
• напряжение питания 3,3 В/5 В.

Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru

Производители: Wvshare

Разделы: Дисплеи

Опубликовано: 05.10.2015
