PIONEER600 – новейшая плата расширения для Raspberry Pi

PIONEER600 – многофункциональная плата расширения для одноплатного миникомпьютера Raspberry Pi. Характерной особенностью платы является поддержка моделей Raspberry Pi A+/B+/2B. На плате установлены: разъем для подключения к интерфейсу GPIO одноплатного компьютера, светодиоды – два пользовательских, один – индикатор питания, джойстик, зуммер, базовые компоненты. Мост USB-UART на основе CP2102 позволяет управлять RPi через последовательный терминал. Для отображения информации на плате установлен OLED дисплей с диаганалью 0.96''. Прецизионные часы реального времени собраны на основе DS3231 с интерфейсом I2C. На плате установлен держатель батареи резервного питания RTC. 8-битный АЦП/ЦАП собран на микросхеме PCF8591 с интерфейсом I2C. Доступ к преобразователю осуществляется с клеммной колодки. Кроме того, на плате имеются: датчик давления BMP180 с интерфейсом I2C, микросхема расширителя линий ввода/вывода PCF8574, инфракрасный приемник LFN0038K, разъемы интерфейса 1-Wire, а также отдельный разъем интерфейса для подключения различных датчиков.

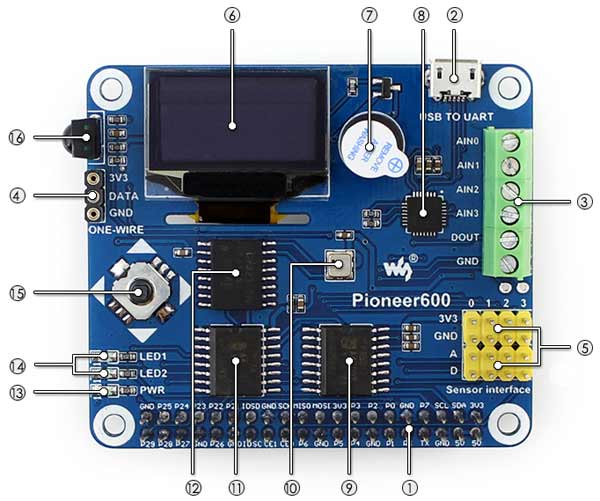

Рис. 1. Плата расширения PIONEER600. Вид сверху

1. Raspberry Pi GPIO интерфейс: для подключения к Raspberry Pi
2. USB- UART: управление Pi через последовательный терминал
3. AD/ DAIO интерфейс: клеммник
4. 1-WIRE интерфейс: например, для 1-WIREDS18B20
5. Интерфейс датчиков: для подключения различных датчиков
6. 0.96inch OLED: SSD1306 драйвер, разрешение 128x64, SPI интерфейс
7. Зуммер
8. CP2102: конвертер USB - UART
9. PCF8591: 8-bit AD/DA converter, I2C interface
10. BMP180: датчик давления, I2C интерфейс
11. PCF8574 расширитель ввода/вывода с интерфейсом  I2C
12. DS3231: прецизионные  RTCс интерфейсом I2C
13. Индикатор питания
14. Пользовательские светодиоды
15. Джойстик
16. Инфракрасный приемник LFN0038K

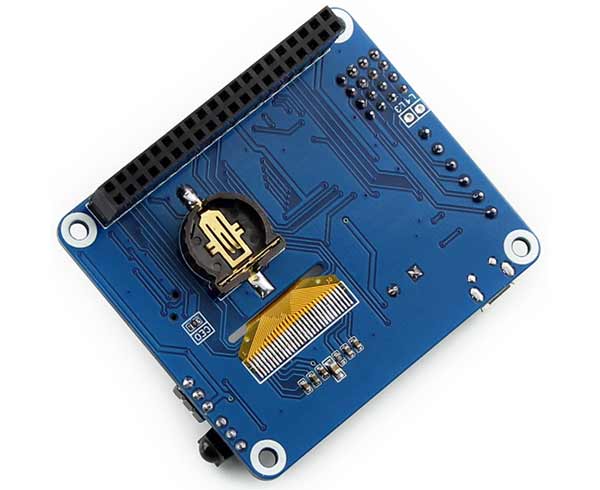

Рис. 2. Плата расширения PIONEER600. Вид снизу

Отличительные особенности:

• поддержка Raspberry Pi A+/B+/2B;
• светодиоды, джойстик, зуммер, базовые компоненты;
• USB – UART на основе CP2102 для управления RPi через последовательный терминал;
• 0.96inch OLED;
• прецизионные RTC DS3231, держатель резервной батареи;
• AD/DA PCF8591, 8 бит, доступен с клеммника;
• расширитель портов ввода/вывода PCF8574;
• инфракрасный приемник LFN0038K;
• датчик давления BMP180 позволяет измерять давление и температуру;
• 1-WIRE интерфейс;
• DS18B20 в комплекте;
• интерфейс датчиков.

Области применения: расширение возможностей Raspberry Pi А+/B+/2B.

Демокоды, схему принципиальную электрическую, учебник пользователя и другое можно найти на сайте производителя.
