Accessory Shield - плата расширения для Arduino
Accessory Shield - плата расширения для проведения разработок на основе Arduino. На плате установлены наиболее востребованные для большинства задач компоненты: джойстик, потенциометр, зуммер, RGB светодиод, температурный датчик, трехосевой цифровой акселерометр, прецизионные часы реального времени (RTC), 0.96 inch OLED, разъем интерфейса XBee. На плате имеется стандартный совместимый интерфейc Arduino, предназначенный для подключения плат, таких как Arduino Uno, Leonardo, XNucleo, Nucleo. Простота в использовании обеспечивается базовой библиотекой для всех компонентов, установленных на плате. Поэтому для реализации какой-либо функции достаточно функцию вызвать из библиотеки.
Интерфейс XBee позволяет реализовать беспроводные решения при использовании соответствующих модулей.

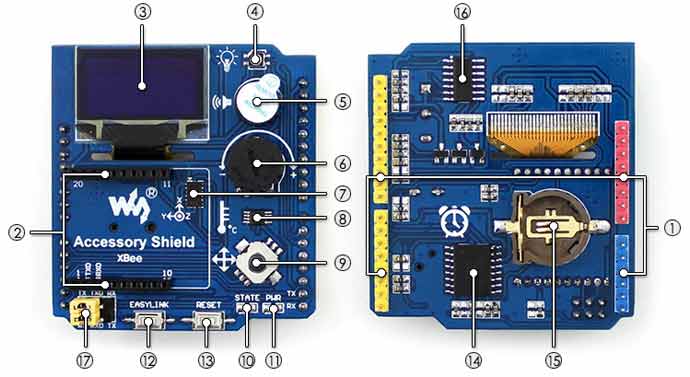

- Разъем расширения Arduino: для подключения плат Arduino
- Разъемы XBee: для подключения беспроводных модулей XBee
- 0.96inch OLED: разрешение 128x64
- RGB светодиод
- Зуммер
- Потенциометр 10K
- ADXL345: 3-осевой цифровой акселерометр, измерения в диапазоне до ±16g
- LM75BDP: температурный датчик, разрешение до 0.125 ?
- Джойстик: 5 направлений
- Индикатор состояния модуля XBee
- Индикатор питания
- EASYLINK модуля XBee
- Кнопка сброса модулей XBeeи Arduino
- Чип презиционных часов реального времени (RTC)
- Держатель батареи CR1220 для RTC
- Драйвер RGB светодиода
- Джампер выбора режима Отладка/Связь
- При соединении TXD и TX, RXD и RX, соответственно, возможны режимы отладка/конфигурирование модуля XBee через последовательный порт Arduino с использованием программного обеспечения хост компьютера
- При соединении TXD и RX, RXD и TX, соответственно, возможен режим связи с модулем XBee через последовательный порт Arduino
Отличительные особенности:
- джойстик;
- потенциометр;
- зуммер;
- RGB светодиод;
- температурный датчик;
- трехосевой цифровой акселерометр;
- прецизионные часы реального времени (RTC);
- 0.96 inch OLED;
- разъем интерфейса XBee;
- стандартный Arduino совместимый интерфейc для подключения плат Arduino Uno, Leonardo, XNucleo, Nucleo;
- имеется библиотека для работы с компонентами, установленными на плате.
Документацию, демокоды и др. можно найти на сайте производителя.
Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru
Производители: Wvshare
Опубликовано: 13.10.2015
