Дисплейный модуль от компании Waveshare 3.2inch 320x240 TOUCH LCD[C]

3.2inch 320x240 Touch LCD [C] – дисплейный модуль от компании Waveshare с диагональю 3.2 дюйма и резистивной сенсорной панелью. Разрешение дисплея 320х240 пикселей. Модуль аппаратно совместим с 3.2inch 320x240 Touch LCD [A], но не совместим программно (т.е., используется другой драйвер). В изделии использован контроллер LCD ILI9325, имеющий 16-битный параллельный интерфейс. Управление сенсорной панелью реализовано на основе контроллера XPT2046 с SPI интерфейсом. Модуль имеет светодиодную заднюю подсветку. Модуль работает с микроконтроллерами, уровни напряжений портов которого не превышают 2.2В ~ 3.6В.

Рис. 1.  Дисплейный модуль 3.2inch 320x240 Touch LCD [C]

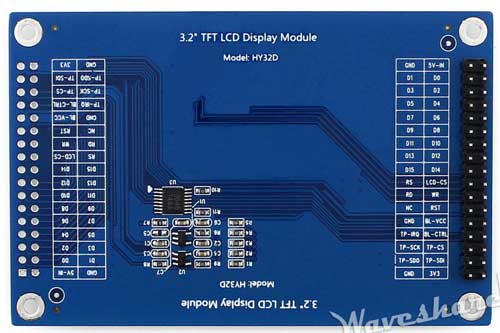

Рис. 2. Дисплейный модуль 3.2inch 320x240 Touch LCD[C] (вид снизу)

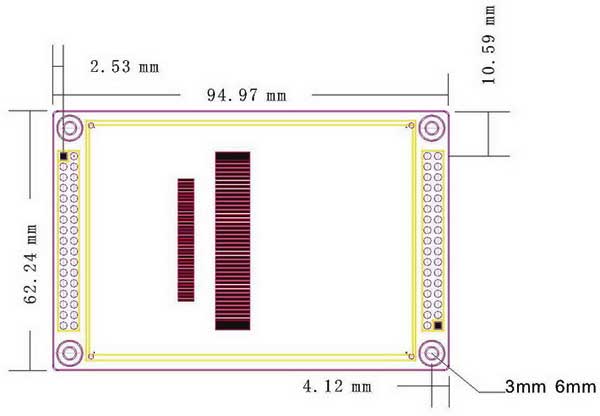

Рис. 3.  Габариты дисплейного модуля 3.2inch 320x240 Touch LCD [C]

Отличительные особенности:

• диагональ 3.2 дюйма;
• разрешение 320х240 пикселей;
• тип LCD: TFT;
• контроллер LCD ILI9325: 16-битный параллельный интерфейс;
• резистивная сенсорная панель;
• контроллер сенсорной панели XPT2046 с SPI интерфейсом;
• количество цветов: 65536;
• светодиодная задняя подсветка.

Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru
