Оценочная плата высокопроизводительного преобразователя интерфейса USB в 8-bit FIFO
FT245 Eval Board – это высокопроизводительное экономически эффективное решение для преобразования сигналов USB в 8-bit параллельный FIFO. Решение основано на микросхеме двунаправленного преобразователя USB-FIFO FT245RL и позволит в полной мере оценить возможности чипа до его применения в проекте разработчика. Использование микросхемы FT245RL существенно сокращает количество внешних компонентов, т.к. многие необходимые для преобразования функциональные блоки уже интегрированы в чип.
Питание платы осуществляется от шины USB или от внешнего источника. Выбор источника осуществляется джампером, при включении которого питание поступает от шины USB, а при выключении – от внешнего источника. С помощью второго джампера реализована возможность выбора уровня напряжения – 3.3В или Vcc. На оценочной плате установлен 8-битный микроконтроллер ATtiny2313, для программирования которого имеется ISP разъем, а 8 светодиодов позволят визуально контролировать вывод данных.
Рис. 1. Оценочная плата FT245 Eval Board

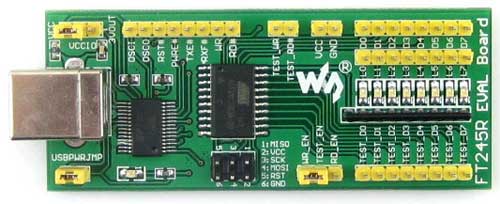

Рис. 2. FT245 Eval Board – вид сверху

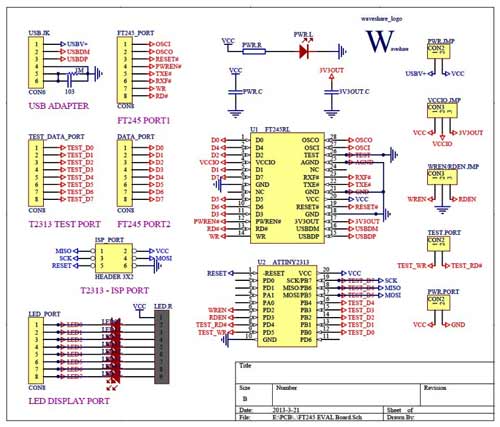

Рис. 3. Схема принципиальная электрическая FT245 Eval Board
Отличительные особенности:
- конвертер FT245RL;
- микроконтроллер ATtiny2313;
- интерфейсы USB и 6-контактный ISP;
- питание от шины USB или внешнего источника;
- 8 светодиодов для контроля передачи данных;
- разъем для управления режимами работы и др.
Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru
Производители: Wvshare
Разделы: Демонстрационные платы
Опубликовано: 12.11.2015
