Универсальный адаптер интерфейсов DLN-2 от компании DIOLAN

DLN-2 -  идеальное решение для сопряжения аппаратных средств с персональными компьютерами с операционными системами Windows, Linux или MacOSX. Адаптер позволяет сопрягать интерфейс USB с такими популярными интерфейсами как I2C/ SPI/ GPIO. Кроме того, DLN-2 имеет восемь 10-битных аналоговых входов, два выхода PWM и два 32-битных счетчика импульсов. Адаптер позволяет обмениваться данными на высоких частотах с  ведомыми интерфейсами I2C и SPI, управлять вашим оборудованием, используя PDM интерфейс и цифровые выходы.

Существует большое количество примеров с открытым исходным кодом и готовых к использованию программ, которые вы можете бесплатно скачать с сайта dlnware.com. Там же вы можете найти полную документацию и примеры, которые показывают возможности использования DLN-2 с применением различных языков программирования.

Адаптер DLN-2 доступен в двух модификациях:

• Печатная плата в сборе, которую вы можете подключить к вашей аппаратуре с помощью аксессуаров от DIOLAN
• Система на кристалле (SoC), т.е. предварительно запрограммированный микроконтроллер, который вы можете встроить в вашу аппаратуру

Одной из наиболее интересных особенностей адаптера является событийно-ориентированный интерфейс. Вы можете настроить адаптер DLN-2 для уведомления приложения при наступлении определенных событий. Например, ваше приложение контролирует уровень напряжения в какой-либо цепи. Если напряжение начинает, например,  превышать контрольный уровень, то пользователь тут же узнает об этом. Модуль АЦП адаптера может сообщать вашему приложению, когда уровень напряжения превышает предварительно установленный порог. Событийно-ориентированный интерфейс доступен для цифровых входов, аналоговых входов и счетчиков импульсов.

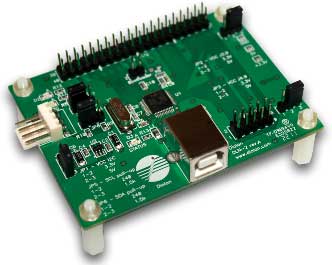

Рис. 1. Печатная плата адаптера DLN-2 в сборе

Рис. 2. Soc DLN-2 – для встраивания в приложение пользователя

Отличительные особенности:

• USB-I2C interface с конфигурируемой частотой от 1 кГц до 1 МГц, широкий диапазон напряжений источника питания (2.3 В-5 В), поддержка режима мультимастер;
• USB-SPI interface с конфигурируемой частотой (до 18 МГц), фазой и полярностью;
• 32 цифровых входа/ выхода со встроенными подтягивающими резисторами;
• 8-канальный 10-битный АЦП;
• два PWM;
• два 32-битных счетчика;
• 1 светодиод состояния и два пользовательских;
• подключение к PC через USB 2.0 FS;
• бесплатные API, обновления, ПО и техподдержка;
• событийно-ориентированный интерфейс для цифровых и аналоговых входов, а также счетчиков импульсов;
• обратно совместим с U2C-12 USB-I2C/SPI/GPIO Interface Adapter;
• RoHS Compliant.

Анонс составил и подготовил
Шрага Александр,
