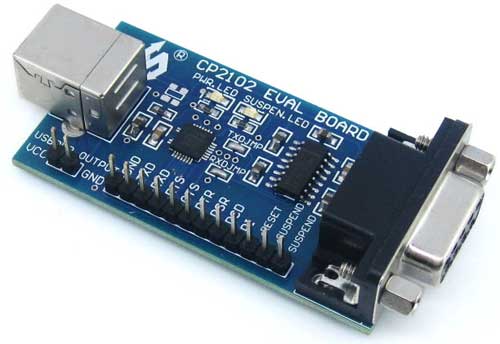

Оценочная плата моста USB-UART CP2102 Eval Board

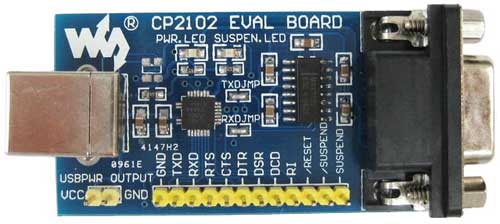

CP2102 Eval Board – оценочная плата моста USB-UART CP2102 с установленными на плату трансивером RS232 и разъемами - DB9 и USB. Чип моста CP2102 от Silicon Laboratories не требует применения внешних резисторов и кварцевого резонатора. В состав микросхемы интегрирована схема сброса при подаче питания, стабилизатор напряжения и 1024 байт EEPROM. Порт USB2.0 – полноскоростной (FS) 12 Mbps с  поддержкой режима энергосбережения (SUSPEND). Плата поддерживает все сигналы модема, включая сигналы квитирования. Формат передачи данных от 5 до 8 бит, скорости – от 300 bps до 1 Mbps. Оценочная плата также может быть использована как преобразователь USB-TTL. Конфигурирование режима осуществляется с помощью перемычек RXDJMP и TXDJMP. В случае использования оценочной платы совместно с микроконтроллером необходимо обеспечить следующие соединения:

• VCC: 5 V;
• GND: подключить к GND;
• TXD: соединить с MCU.RX (направление сигнала: MCU.RX << CP2102 << PC.TX);
• RXD: подключить к MCU.TX (направление сигнала: MCU.TX >> CP2102 >> PC.RX);
• RTS: соединить с MCU.CTS (направление сигнала: MCU.CTS << CP2102 << PC.RTS);
• CTS: соединить с MCU.RTS (направление сигнала: MCU.RTS >> CP2102 >> PC.CTS).

Примечание: отладочная плата поставляется с примерами VCP и библиотекой драйвера USB Xpress.

Отличительные особенности:

• Использование моста CP2102:
  • не требует внешних резисторов,
  • не требует внешнего кварца,
  • в чип интегрирована схема сброса, стабилизатор напряжения и 1024 байт EEPROM;
• USB2.0 FS 12Mbps. Поддержка режима энергосбережения (SUSPEND);
• Использование трансивера RS232: MAX3232/SP3232;
• Поддержка всех сигналов модема и квитирования:
  • форматы данных:
    • 5, 6, 7 и 8 бит
    • стоп-биты: 1, 1.5, 2
    • паритет: odd, even, no parity
  • скорость обмена от 300 bps до 1 Mbps,
    • буфер приемника 576 Byte, буфер передатчика 640 byte,
    • поддержка аппаратного или X-On/X-Off квитирования;
• Поддержка драйверов виртуального Com-порта для:
  • Windows 8/ 7/ Vista/ Server 2003/ XP/ 2000,
  • MAC OS-X/ OS-9,
  • Linux 2.40 или выше;
• Поддержка драйверов USB Xpress Direct для:
  • Windows 7/ Vista/ Server 2003/ XP/ 2000,
  • Windows CE;
• Поддерживает Windows 8 для оценочной платы;
• Полноценное решение для USB-COM;
• Поддержка режима USB-TTL (необходимо удалить перемычки RXDJMP, TXDJMP);
• Температурный диапазон: –40 to +85 °C.

Полную информацию по изделию можно найти на сайте производителя.

Анонс составил и подготовил
Шрага Александр,
