Отладочная плата LDM-START-K1986BE1QI-T
LDM-START-K1986BE1QI-T – отладочная плата семейства START от компании ЛДМ-СИСТЕМС на основе 32-разрядного аналога Cortex-M1 микроконтроллера с RISC архитектурой от российской компании МИЛАНДР. Устройство выполнено с минимальной комплектацией и предназначено для бюджетных решений. Изделие имеет минимальную обвязку микроконтроллера с возможностью прошивки через USB-UART загрузчик. Линии I/O микроконтроллера доступны на пользовательских разъемах. Флэш-память программ микроконтроллера составляет 128 Кб, SRAM 48 Кб. Имеются 12-битный 8-канальный АЦП и 12-битный 2-канальный ЦАП. Напряжение питания платы 5 В.
Компания выпускает два варианта платы:
- LDM-START-K1986BE1QI-T - с установленными пользовательскими разъемами с верхней стороны платы;
- LDM-START-K1986BE1QI – пользовательские разъемы не установлены.

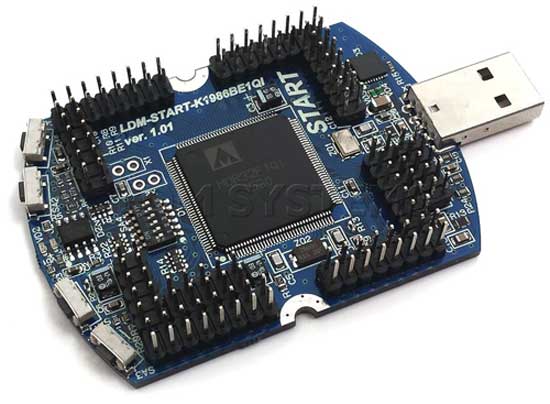

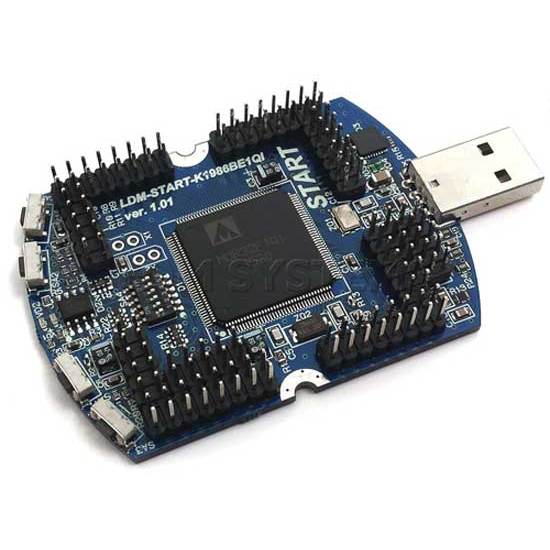

Рис. 1. Отладочная плата LDM-START-K1986BE1QI-T

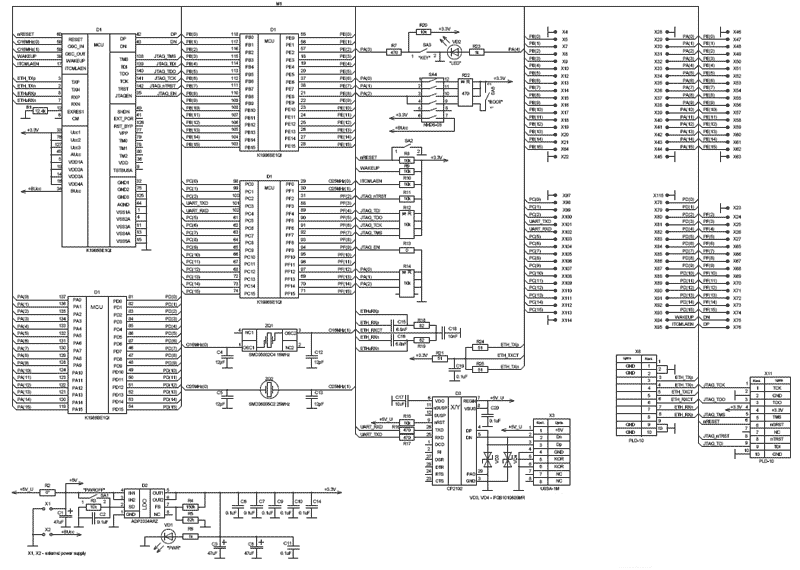

Рис. 2. Схема принципиальная электрическая отладочной платы LDM-START-K1986BE1QI-T
Отличительные особенности:
- Тип: Отладочная плата;
- Архитектура контроллера: RISC 32 бит;
- Семейство контроллера: MILANDR Аналог Cortex-M1;
- Маркировка контроллера: K1986BE1QI;
- Габаритные размеры (ДхШхВ): 85х50х5 мм;
- Макетное поле (шаг 2.54 мм): нет;
- Корпус контроллера: LQFP-144;
- Количество линий I/O: 96;
- Кварцевый резонатор: 16 МГц;
- Напряжение питания платы: +5 В;
- Встроенный программатор: USB-UART;
- FLASH программ: 126 Кб;
- SRAM: 48 Кб;
- АЦП: 12 бит, 8 каналов;
- ЦАП: 12 бит, 2 канала;
- Пользовательские разъемы: сверху;
- Вес: 47 г;
- Вес с упаковкой: 167 г.
Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru
