Отладочная плата LDM-START-K1986BE92QI-T

Отладочная плата LDM-START-K1986BE92QI-T

LDM-START-K1986BE92QI-T – отладочная плата семейства START от компании ЛДМ-СИСТЕМС на основе 32-разрядного ARM Cortex-M3 микроконтроллера K1986BE92QI от российской компании МИЛАНДР. Ближайший аналог микроконтроллера K1986BE92QI - STM32F103x. Микроконтроллер выполнен в корпусе LQFP-64. Флэш-память программ составляет 128 Кб, SRAM 32 Кб. Тактовая частота – до 80 МГц, количество линий I/O – 43. Микроконтроллер имеет ряд популярных интерфейсов, среди которых USB Device и Host (до 12 Мбит/сек), 2 х UART, 2 xCAN, 2 xSPI, I2C. В структуре МК имеются также 12-разрядный АЦП (8 каналов) и один 12-разрядный одноканальный ЦАП.

Отладочная плата выполнена с минимальной комплектацией и предназначена для бюджетных решений. Изделие имеет минимальную обвязку микроконтроллера с возможностью прошивки через USB-UART загрузчик. Линии I/O микроконтроллера доступны на пользовательских разъемах.

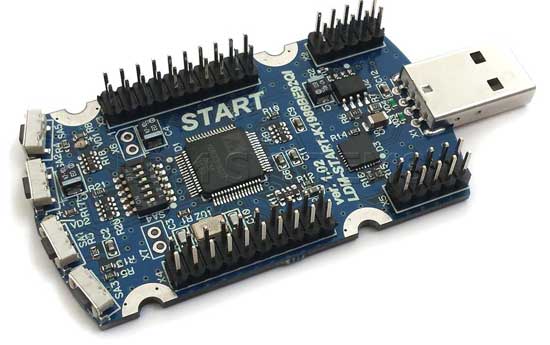

Отладочная плата LDM-START-K1986BE92QI-T

Рис. 1. Отладочная плата LDM-START-K1986BE92QI-T

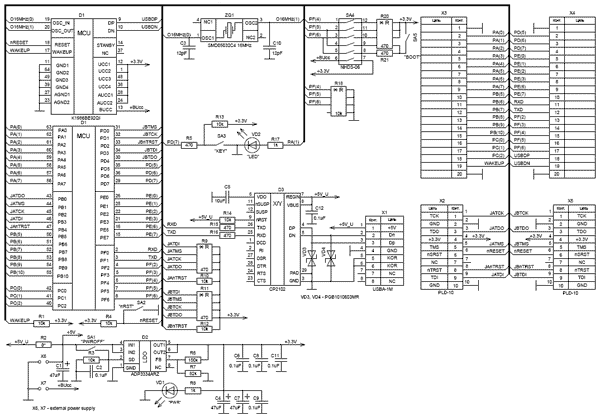

Схема принципиальная электрическая отладочной платы LDM-START-K1986BE92QI-T

Рис. 2. Схема принципиальная электрическая отладочной платы LDM-START-K1986BE92QI-T

Отличительные особенности:

  • Тип: Отладочная плата;
  • Архитектура контроллера: ARM Cortex-M3, 32 бит;
  • Семейство контроллера: MILANDR Cortex-M3;
  • Маркировка контроллера: K1986BE92QI;
  • Габаритные размеры (ДхШхВ): 82х38х5 мм;
  • Макетное поле (шаг 2.54 мм): нет;
  • Корпус контроллера: LQFP-64;
  • Количество линий I/O: 43;
  • Кварцевый резонатор: 16 МГц;
  • Встроенный программатор: USB-UART;
  • АЦП: 12 бит, 8 каналов;
  • ЦАП: 12 бит, 1 канал;
  • FLASH программ: 128 Кб;
  • SRAM: 32 Кб;
  • Интерфейс USB-UART: 1;
  • Пользовательские разъемы: Сверху;
  • Вес: 25 г;
  • Вес с упаковкой: 105 г.

Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru

Производители: LDMSYSTEMS

Разделы: Макетные платы

Опубликовано: 20.06.2016
