Отладочная плата LDM-uROB-K1986BE1QI-B

Отладочная плата LDM-uROB-K1986BE1QI-B

LDM-uROB-K1986BE1QI-B – отладочная плата семейства uROB представляет собой устройство компактных размеров, предназначенное для работы в качестве встраиваемого модуля в составе других изделий. На плате имеются популярные интерфейсы USB 2.0, Ethernet, RS-485, а также мост USB-UART (встроенный программатор). В основе отладочной платы - 32-разрядный микроконтроллер K1986BE1QI от компании МИЛАНДР (Россия). Ядро МК - аналог ARM Cortex-M1. Количество линий I/O – 96, корпус – LQFP-144. Все линии I/O микроконтроллера доступны на пользовательских разъемах отладочной платы. Флэш-память программ микроконтроллера составляет 128 Кб, SRAM 48 Кб. Имеются 12-битный 8-канальный АЦП и 12-битный 2-канальный ЦАП.

Производитель выпускает версию LDM-uROB-K1986BE1QI отладочной платы без установленных пользовательских разъемов.

Отладочная плата LDM-uROB-K1986BE1QI-B. Вид сверху

Рис. 1. Отладочная плата LDM-uROB-K1986BE1QI-B. Вид сверху

Отладочная плата LDM-uROB-K1986BE1QI-B. Вид снизу

Рис. 2. Отладочная плата LDM-uROB-K1986BE1QI-B. Вид снизу

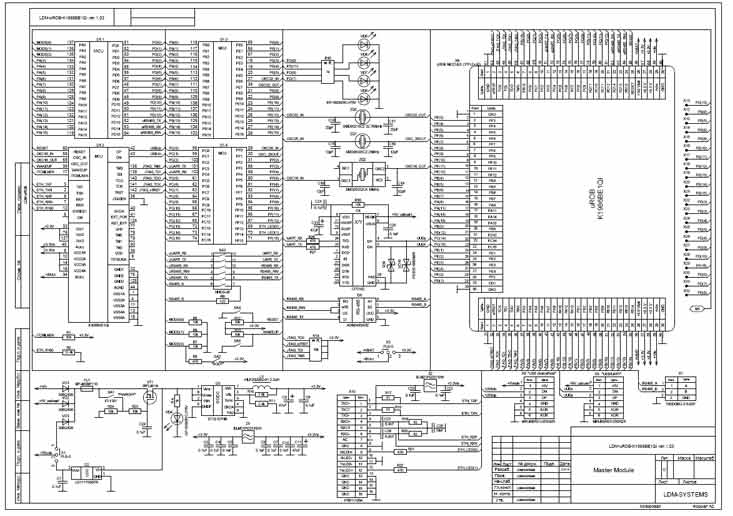

Схема принципиальная электрическая отладочной платы LDM-uROB-K1986BE1QI-B

Рис. 3. Схема принципиальная электрическая отладочной платы LDM-uROB-K1986BE1QI-B

Отличительные особенности:

  • Тип: Отладочная плата;
  • Архитектура контроллера: RISC 32 бит;
  • Семейство контроллера: MILANDR Аналог Cortex-M1;
  • Маркировка контроллера: K1986BE1QI;
  • Габариты (ДхШхВ): 85х50х5 мм;
  • Макетное поле (шаг 2.54 мм): Нет;
  • Корпус контроллера: LQFP-144;
  • Количество линий I/O: 96;
  • Кварцевый резонатор: 16 МГц;
  • Напряжение питания платы: +5 В;
  • Встроенный программатор: USB-UART;
  • FLASH программ: 128 Кб;
  • SRAM: 48 Кб;
  • АЦП: 12 бит, 8 каналов;
  • ЦАП: 12 бит, 2 канала;
  • Пользовательские разъемы: снизу;
  • Ethernet: 10Mbit SPI;
  • Интерфейс RS-485: 1;
  • Вес: 47 г;
  • Вес с упаковкой: 167 г.

Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru

Производители: LDMSYSTEMS

Разделы: Макетные платы

Опубликовано: 22.06.2016
