Отладочная плата LDM-BB-K1986BE92QI

LDM-BB-K1986BE92QI – отладочная плата на основе 32-разрядного ARM Cortex-M3 микроконтроллера K1986BE92QI от компании Миландр (Россия). Микроконтроллер выполнен в корпусе LQFP-64. Флэш-память программ составляет 128 Кб, SRAM 32 Кб. Тактовая частота – до 80 МГц, количество линий I/O – 43. Микроконтроллер имеет ряд популярных интерфейсов, среди которых USB Device и Host (до 12 Мбит/сек), 2 хUART, 2 xCAN, 2 xSPI, I2C. В структуре МК имеются также 12-разрядный АЦП (8 каналов) и один 12-разрядный одноканальный ЦАП.

Отладочная плата относится к семейству BreadBoard и представляет собой устройство с минимальной комплектацией, предназначенное для бюджетных приложений. Изделие выполнено с минимальной обвязкой микроконтроллера с возможностью прошивки через USB-UART загрузчик. Все линии I/O МК выведены на пользовательские разъемы. Пользовательские выводы расположены по контуру платы с шагом 2,54 мм, что позволяет использовать плату совместно с макетными платами, имеющими соответствующее количество контактов, например, типа BreadBoard и др.

Габариты отладочной платы составляют 86х25х14 мм.

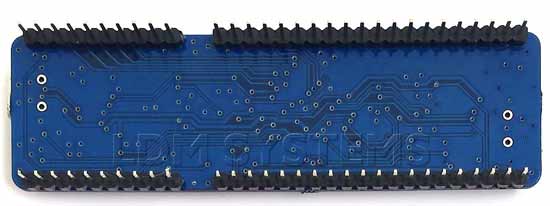

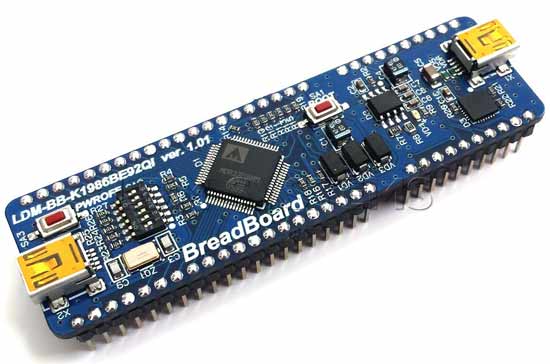

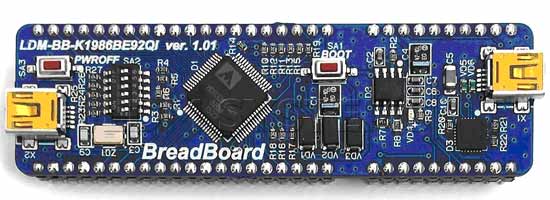

Отладочная плата LDM-BB-K1986BE92QI. Общий вид.
