Логический преобразователь уровней Logic Level Converter

Logic Level Converter – 8-канальный автоматический двунаправленный шинный трансивер логических уровней, транслирующий различные уровни напряжений между Ax и Bx. Четыре пары интерфейсов для подключения источников питания поддерживают большинство возможных вариантов преобразования. Для фильтрации по питанию используются танталовые конденсаторы, обеспечивающие максимальную стабильность. Уровни напряжений составляют 1.8 В – 6 В. Для использования платы, например, в случае  трансляции уровней 3.3 В и 5 В необходимо действовать следующим образом:

• VCCA/ VA подключить к источнику питания 3.3 В;
• VCCB/ VB подключить к источнику питания 5 В;
• GND подключить к отрицательным полюсам соответствующих источников питания, оба источника питания должны иметь общую землю;
• Когда на входе Ax присутствует TTL сигнал с уровнем 3.3 В, на Bx получим TTL сигнал с выходным уровнем 5 В;
• При использовании Bx в качестве входа сигнала TTL уровня 5 В, на Ax получим TTL 3.3 V;
• Никакого управления направлением передачи не требуется.

Рис. 1. Logic Level Converter. Вид сверху

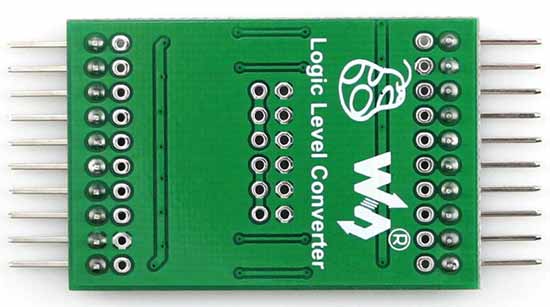

Рис. 2. Logic Level Converter. Вид снизу

Отличительные особенности:

• 8-канальный автоматический двунаправленный транслятор различных логических уровней;
• 4 пары входов для подключения различных источников питания обеспечивают большинство возможных вариантов преобразования;
• используются танталовые конденсаторы для фильтрации питания, обеспечивая его стабильность;
• уровни напряжений: 1.8 В-6 В;
• размеры: 31.6 мм x 25.4 мм.
