Загрузочный кабель USB Blaster для ПЛИС ALTERA

USB Blaster – загрузочный кабель с USB интерфейсом со стороны Host PC для ПЛИС FPGA/ CPLD, а также для микросхем конфигурационной памяти (Active Serial Configurations Devices и Enhanced Serial Configurations Devices) компании ALTERA. USB Blaster передает конфигурационные данные от PC к ПЛИС через стандартный 10-контактный разъем. Вы можете использовать кабель для многократной загрузки конфигурационных данных в систему во время прототипирования или для программирования данных в системе на производстве. Кабель поддерживает три режима загрузки: AS, PS и JTAG. USB Blaster – это высокоскоростной инструмент с высокой стабильностью, работающий в диапазоне целевых напряжений 1.2 В – 5 В. Изделие поддерживает встроенный логический анализатор Signal Tap II, а также программный 32-разрядный процессор NIOS II. Скорость загрузки в 2-3 раза выше, чем у ряда других аналогичных изделий.

Загрузочный кабель совместим с такими интегрированными средами разработки, как Quartus II, NIOS II IDE, NIOS II EDS. USB Blaster оснащен светодиодами состояния. Красный светодиод индицирует наличие питания кабеля, зеленый – включается во время загрузки/программирования.

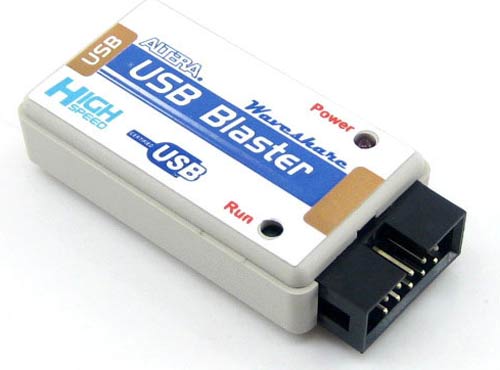

Загрузочный кабель USB Blaster. Вид со стороны 10-контактного разъема

Рис. 1. Загрузочный кабель USB Blaster. Вид со стороны 10-контактного разъема

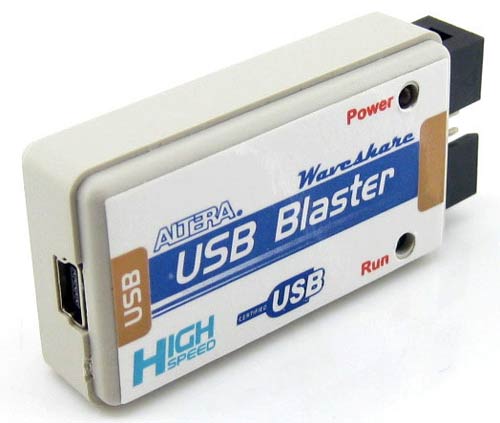

Загрузочный кабель USB Blaster. Вид со стороны USB разъема

Рис. 2. Загрузочный кабель USB Blaster. Вид со стороны USB разъема

Отличительные особенности:

Эксплуатационные качества

Поддержка серий ПЛИС ALTERA FPGA/ CPLD;
Поддержка серий активных последовательных конфигурационных микросхем ALTERA (Active Serial Configuration Devices);
Поддержка серий расширенных конфигурационных микросхем ALTERA (Enhanced Configuration Devices);

Поддержка трех режимов загрузки: AS, PS, JTAG;
Высокие скорость, стабильность обеспечиваются FT245R+CPLD;
Поддержка целевых напряжений 1.2 - 5 В;
Поддержка встроенного логического анализатора Signal Tap I;
Поддержка встроенного процессора Nios II.

Совместимость с программным обеспечением

Интегрированная среда разработки Quartus II;
Интегрированная среда разработки NIOS II IDE;
Интегрированная среда разработки NIOS II EDS.

Поддерживаемые микросхемы

CPLD: MAX3000, MAX7000A/B/S, MAX9000 и MAX II и т. д.;
FPGA: Stratix, Stratix II, Cyclone, Cyclone II, Cyclone III, ACEX 1K, APEX 20K and FLEX 10K и т.д.;
Активные последовательные конфигурационные микросхемы, включая EPCS1, EPCS4, EPCS16 и т. д.;
Конфигурационные микросхемы, включая EPC1, EPC4 и т. д.

Другие характеристики

Высокая скорость загрузки: близко к оригинальному ALTERA USB Blaster;
Скорость загрузки в 2-3 раза быстрее, чем в ряде аналогичных изделий.

Подключение к PC

Через USB 2.0 interface.

Подключение к целевой плате

Целевая плата может быть подключена к выходному 10-контактному разъему USB Blaster с использованием режимов JTAG, AS, PS. Ниже, на рис. 3, 4 и 5 показаны сигналы на разъеме при различных режимах загрузки.

Сигналы на разъеме в режиме JTAG
