Загрузочный кабель USB Blaster V2 для ПЛИС ALTERA

USB Blaster V2 – загрузочный кабель с USB интерфейсом со стороны Host PC для ПЛИС FPGA/ CPLD, а также для микросхем конфигурационной памяти (Active Serial Configurations Devices и Enhanced Serial Configurations Devices) компании ALTERA. USB Blaster V2 передает конфигурационные данные от PC к ПЛИС через стандартный 10-контактный разъем. Вы можете использовать кабель для многократной загрузки конфигурационных данных в систему во время прототипирования или для программирования данных в системе на производстве. Кабель поддерживает три режима загрузки: AS, PS и JTAG. USB Blaster – это высокоскоростной инструмент с высокой стабильностью, работающий в диапазоне целевых напряжений 1.2 В – 5 В. Изделие поддерживает встроенный логический анализатор SignalTap II, а также программный 32-разрядный процессор NIOS II. Скорость загрузки в 2-3 раза выше, чем у ряда других аналогичных изделий.

Загрузочный кабель совместим с такими интегрированными средами разработки, как Quartus II, NIOS II IDE, NIOS II EDS. USB Blaster V2 оснащен светодиодами состояния. Красный светодиод индицирует наличие питания кабеля, зеленый включается во время загрузки/программирования.

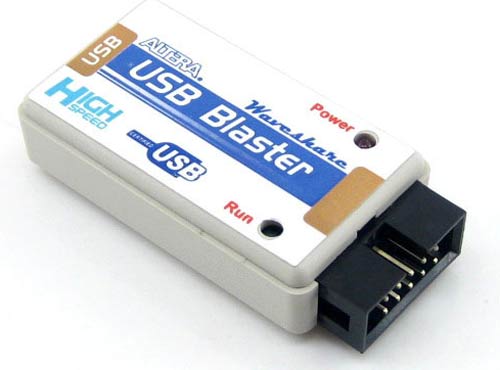

Рис. 1. Загрузочный кабель USB Blaster V2. Вид со стороны 10-контактного разъема

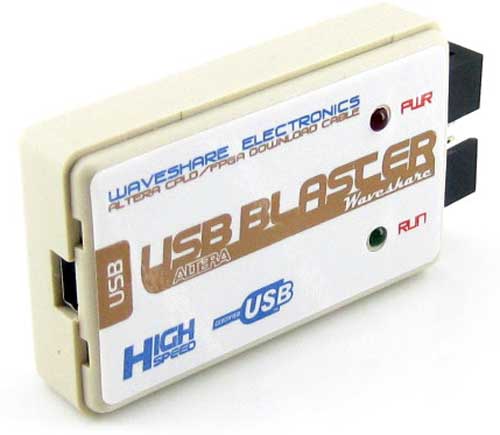

Рис. 2. Загрузочный кабель USB Blaster V2. Вид со стороны USB разъема

Отличительные особенности

• Эксплуатационные качества:
  • поддержка серий ПЛИС ALTERA FPGA/ CPLD,
  • поддержка серий активных последовательных конфигурационных микросхем ALTERA (Active Serial Configuration Devices),
  • поддержка серий расширенных конфигурационных микросхем ALTERA (Enhanced Configuration Devices),
  • поддержка трех режимов загрузки: AS, PS, JTAG,
  • высокие скорость, стабильность обеспечиваются FT245R+CPLD,
  • поддержка целевых напряжений 1.2-5 В,
  • поддержка встроенного логического анализатора SignalTap II,
  • поддержка встроенного процессора Nios II;
• Совместимость с  программным обеспечением:
  • интегрированная среда разработки Quartus II,
  • интегрированная среда разработки NIOS II IDE,
  • интегрированная среда разработки NIOS II EDS;
• Поддерживаемые микросхемы:
  • CPLD: MAX3000, MAX7000A/B/S, MAX9000 и MAX II и т. д.,
  • FPGA: Stratix, Stratix II, Cyclone, Cyclone II, CycloneIII, ACEX 1K, APEX 20K and FLEX 10K и т. д.,
  • активные последовательные конфигурационные микросхемы, включая EPCS1, EPCS4, EPCS16 и т. д.,
  • конфигурационные микросхемы, включая EPC1, EPC4 и т. д.;
• Другие характеристики:
  • высокая скорость загрузки: близко к оригинальному ALTERA USB Blaster,
  • скорость загрузки в 2-3 раза быстрее, чем в ряде аналогичных изделий;
• Подключение к PC:
  • через USB 2.0 interface;
• Подключение к целевой плате:

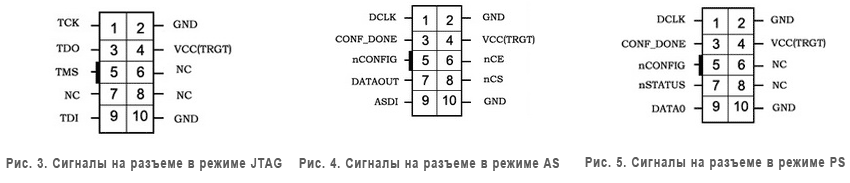

  • целевая плата может быть подключена к выходному 10-контактному разъему USB Blaster V2 с использованием режимов JTAG, AS, PS. Ниже, на Рис. 3, 4 и 5 показаны сигналы на разъеме при различных режимах загрузки.

Документацию и программное обеспечение для загрузочного кабеля USB Blaster V2можно найти на  сайте производителя.

Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru
