Соединительный кабель I2C-CABLE-1 для USB-I2C адаптеров от компании DIOLAN
I2C-CABLE-1 – соединительный кабель длиной 40 см с разъемом на одном конце и зажимами на другом предназначен для подключения интерфейса I2C целевой платы к адаптерам USB-I2C DLN-2 или DLN-1. Кабель соединяет линии SCL, SDA, Vcc и GND целевой платы и адаптера I2C интерфейса. Три вывода кабеля имеют зажимы с возможность зацепления. Вывод GND использует зажим типа «крокодил». Зажимы легко подключаются к выводам большинства стандартных разъемов. Для упрощения идентификации каждый из них имеет свой определенный цвет, и, кроме того, они промаркированы именами сигналов (см. Таблицу 1).
Таблица 1
| Сигнал | Описание | Цвет |
|---|---|---|
| SCL | I2C шина тактирования | Желтый зажим |
| SDA | I2C шина данных | Зеленый зажим |
| VCC | Напряжение питания | Красный зажим |
| GND | Земля | Черный крокодил |
Вопросы конфигурирования вывода питания Vcc с помощью джамперов рассматриваются в соответствующей документации на адаптеры DLN-2 и DLN-1.
Кабель совместим с адаптерами DLN-2, DLN-2-U2C, DLN-1 и DLN-1A. Адаптер DLN-1 поставляется без разъема для I2C, но вы можете заказать и смонтировать соответствующий разъем шины I2C.
.jpg)

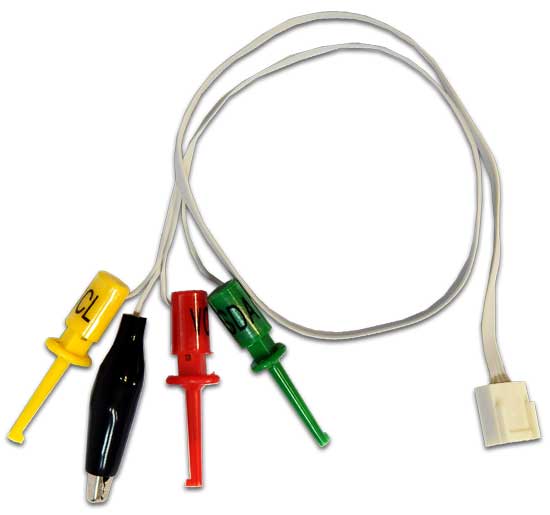

Рис. 1. Соединительный кабель I2C-CABLE-1
Отличительные особенности:
- кабель 40 см для подключения шины I2C целевой платы к USB-I2C адаптеру;
- совместим с адаптерами DLN-2, DLN-2-U2C, DLN-1 и DLN-1A от DIOLAN;
- использование для коммутации SCL, SDA, Vcc и GND;
- разъем с одной стороны кабеля и зажимы с другой;
- на зажимы нанесена маркировка сигналов;
- разные цвета зажимов для идентификации.
Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru
Производители: Diolan
Опубликовано: 08.08.2016
