Встраиваемый модуль Core3S250E на основе ПЛИС XILINX XC3S250E
Core3S250E - встраиваемый модуль на основе ПЛИС FPGA Xilinx Spartan-3E XC3S250E. На плате установлена микросхема конфигурационной памяти XCF02S и базовые цепи FPGA, такие как, например, цепи тактирования. Линии портов I/O доступны на контактах разъемов модуля. На плате установлены кнопки nCONFIG и Reset, а также 4 светодиода. Для отладки/ программирования на плате имеется JTAG интерфейс (Рис. 5), сигналы которого описаны в Таблице 1. Шаг контактов разъемов, установленных на плате, составляет 2.54 мм, что хорошо подходит для встраивания в большинство плат приложений.
Рис. 1. Встраиваемый модуль Core3S250E. Общий вид (сверху)

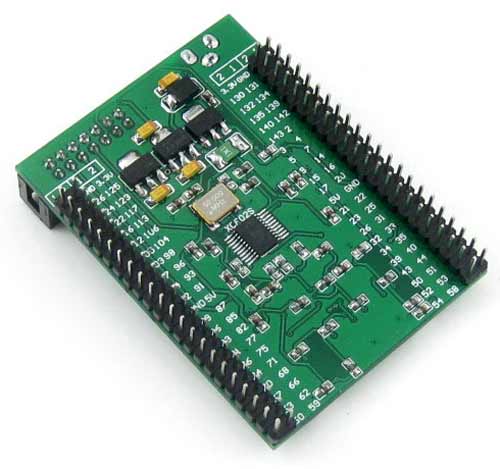

Рис. 2. Встраиваемый модуль Core3S250E. Общий вид (снизу)

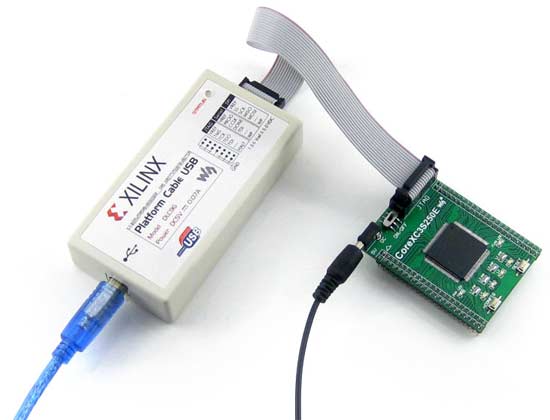

Рис. 3. Встраиваемый модуль Core3S250E, подключенный к загрузочному кабелю Platform Cable USB и источнику питания
Примечание: Загрузочный кабель и источник питания в комплект поставки не входят
Рис. 4. Встраиваемый модуль Core3S250E. Расположение компонентов сверху (слева) и снизу (справа) модуля
Отличительные особенности:
- ПЛИС XC3S250E: XILINX Spartan-3E FPGA со следующими параметрами:
- рабочая частота: 50 MHz,
- рабочее напряжение: 1.15 V?3.3 V,
- корпус: QFP144,
- количество портов I/O: 80,
- количество логических элементов (LE): 250K,
- ОЗУ: 216 kb,
- DCM (Digital Clock Manager): 4,
- программирование/отладка: поддержка JTAG;
- Стабилизатор напряжения AMS1117-3.3, 3.3 V;
- Стабилизатор напряжения AMS1117-2.5, 2.5 V;
- Стабилизатор напряжения AMS1117-1.2, 1.2 V;
- XCF02S, последовательная флэш-память, для хранения кода;
- Индикатор питания;
- Светодиоды;
- Индикатор инициализации FPGA;
- Кнопка сброса;
- Кнопка nCONFIG: для реконфигурации микросхемы FPGA, работает аналогично сбросу по питанию;
- Выключатель питания;
- Кварцевый генератор 50 M;
- Разъем 5 V DC;
- Интерфейс JTAG: для программирования/ отладки;
- Разъемы расширения FPGA: VCC, GND и все порты I/ O доступны пользователю на этих разъемах;
- Джамперы светодиодов.
Таблица 1. Наименование сигналов JTAG интерфейса и их описание
Вывод | Наименования сигналов | Описание |
1 | GND | Сигнальная земля |
2 | VCC (TRGT) | Целевой источник питания |
3 | GND | Сигнальная земля |
4 | TMS | Выбор режима тестирования |
5 | GND | Сигнальная земля |
6 | TCK | Сигнал тактирования |
7 | GND | Сигнальная земля |
8 | TDO | Выход последовательных данных |
9 | GND | Сигнальная земля |
10 | TDI | Вход последовательных данных |
11 | GND | Сигнальная земля |
12 | NC | Не подключен |
13 | GND | Сигнальная земля |
14 | NC | Не подключен |

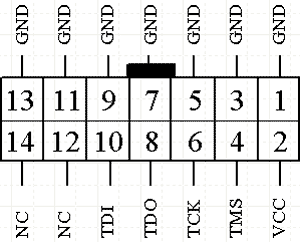

Рис. 5. Разъем JTAG и сигналы на его контактах
Ресурсы для разработки:
Core3S250E поставляется с CD, на котором имеются следующие ресурсы для разработки:
- ПО XilinxISE12 – поддержка WinXP/ Win7, не поддерживается Win8;
- Демокод (Verilog, VHDL);
- Схема принципиальная электрическая;
- Документация по FPGA для разработчика.
На сайте производителя к этим ресурсам также есть доступ.
Анонс составил и подготовил
Шрага александр,
