Встраиваемый модуль Core429I на базе микроконтроллера STM32F429IGT6

Core429I - модуль на основе 32-разрядного ARM Cortex-M4 микроконтроллера STM32F429IGT6 с поддержкой функционального расширения. Изделие хорошо подходит для старта разработок на основе микроконтроллеров семейства STM32. Это минимальная конфигурация готовой к старту системы со схемами тактирования, управления питанием от USB, USB разъемом и др. На плате установлена 64-Мбит память SDRAM. Все линии портов I/O доступны на разъемах модуля, а также для программирования и отладки имеются JTAG/ SWD интерфейсы. Установленные на плате разъемы с шагом контактов 2.0 мм позволяют быстро подключить ее к материнской плате или к плате приложения пользователя.

Рис. 1. Встраиваемый модуль Core429I. Вид сверху

Рис. 2. Встраиваемый модуль Core429I. Вид снизу

Рис. 3. Встраиваемый модуль Core429I, установленный в материнскую плату

Рис. 4. Встраиваемый модуль Core429I, подключенный к программатору/ отладчику ST-Link/ V2 и питанию через порт USB

Примечание: Материнская плата (Рис. 3) и программатор/ отладчик  ST-Link/ V2 (Рис. 4)  в комплект поставки не входят и приобретаются отдельно.

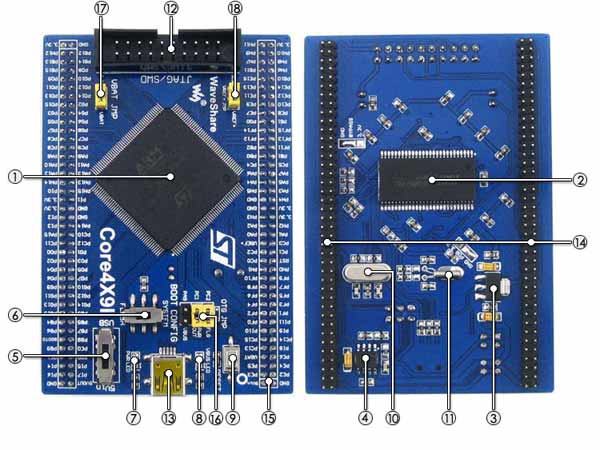

Рис. 5. Расположение компонентов на модуле Core429I. Вид сверху (слева) и снизу (справа)

1. Высокопроизводительный микроконтроллер  STM32F429IGT6
   • Ядро Cortex-M4 32-bit RISC
   • Однотактные DSP инструкции
   • Рабочая частота: 180 MHz, 225 DMIPS/1.25 DMIPS/MHz
   • Рабочее напряжение: 1.8 V-3.6 V
   • Корпус: LQFP176
   • Память: 1024 kB Flash, 256+4 kB SRAM
   • MCU коммуникационные интерфейсы:
     • 6 x SPI, 4 x USART, 4 x UART, 2 x I2S, 1 x SAI, 3 x I2C,
     • 1 x FMC, 1 x SDIO, 2 x CAN,
     • 1 x LCD-TFT,
     • 1 x USB 2.0 HS/FS контроллер,
     • 1 x USB HS ULPI (требуется внешний PHY),
     • 1 x 10/ 100 Ethernet MAC,
     • 1 x 8 to 14-bit интерфейс видеокамеры;
   • AD & DA преобразователи: 3 x AD (12-bit, 1?s, 24 канала); 2 x DA (12-bit);
   • Debugging/Programming: поддержка интерфейсов JTAG/ SWD, поддержка IAP;
2. IS42S16400J: память SDRAM 1 Meg Bits x 16 Bits x 4 Banks (64-MBIT);
3. AMS1117-3.3: стабилизатор напряжения 3.3 V;
4. MIC2075: управление питанием от USB;
5. Переключатель источника питания, выбор питания от 5 Vin или USB;
6. Выбор режима загрузки, для конфигурирования вывода BOOT0;
7. Индикатор питания;
8. Светодиод VBUS;
9. Кнопка сброса;
10. Кварц 8M;
11. Кварц 32.768K, для внутренних RTC с калибровкой;
12. JTAG/ SWD интерфейс: для программирования/ отладки;
13. USB разъем, поддержка Device и/ или Host;
14. Разъем с выведенными сигналами MCU: VCC, GND и все I/O доступны на этом разъеме;
15. Выводы разъема 5Vin, требуется 5V источник питания, когда используется USB HOST/ OTG;
16. USB OTG/ HOST джампер:
    • устанавливают, когда используется  USB OTG/ HOST,
    • удаляют для отключения от связанных линий I/ O порта;
17. Джампер выбора VBAT:
    • устанавливают для использования системного источника питания,
    • удаляют для подключения  VBATк такому внешнему питанию, как батарея;
18. Джампер выбора подключения VREF:
    • устанавливают для подключения VREF+ к VCC
    • удаляют для подключения VREF+ к выводу пользовательского приложения через коммутационный провод

Рис. 6. Сигналы интерфейса JTAG на разъеме

Рис. 7. Сигналы интерфейса SWD на разъеме

Рис. 8. Размеры модуля Core429I

Изделие сопровождается следующими ресурсами:

• Схема принципиальная электрическая
• Демонстрационные коды (примеры на  C, ?C/OS-II)
• ПО для разработок на STM32 (KEIL и др.)
• STM32 datasheets
• STM32 документация

Эти ресурсы доступны на WIKI.
