Плата преобразователя FT232 USB UART Board [type A] от компании Waveshare

FT232 USB UART Board [type A] – плата преобразователя USB-UART на базе микросхемы FT232RL. На плате установлен USB разъем типа А (male), а также статусные светодиоды, индицирующие состояние передачи, приема и питания. На 6-контактный угловой разъем  платы выведены сигналы микросхемы TXD, RXD, RTS#, CTS#. К этому же разъему подключена земля (GND) и питание Vccio. Остальные выводы микросхемы доступны на контактных площадках со сквозными отверстиями под разъемы (входят в комплекте поставки). Плату с установленными разъемами удобно использовать совместно с макетной платой для прототипирования.

В случае использования платы преобразователя вместе с микроконтроллером, необходимо выполнить следующие соединения:

• VCCIO ? 3.3 В или 5 В выход (модуль питается от USB порта, а с помощью джамперов выбирается напряжение питания 3.3 В или 5 В);
• GND ? GND;
• TXD? MCU.RX (направление сигнала: MCU.RX << FT232 << PC.TX);
• RXD? MCU.TX (направление сигнала: MCU.TX >> FT232 >> PC.RX);
• RTS? MCU.CTS (направление сигнала: MCU.CTS << FT232 << PC.RTS);
• CTS? MCU.RTS (направление сигнала: MCU.RTS >> FT232 >> PC.CTS).

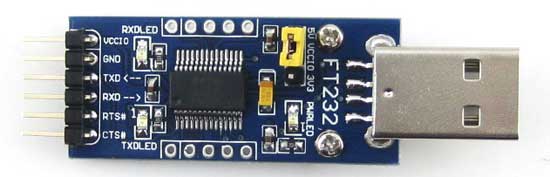

Рис. 1. Плата FT232 USB UART Board [type A]. Вид сверху

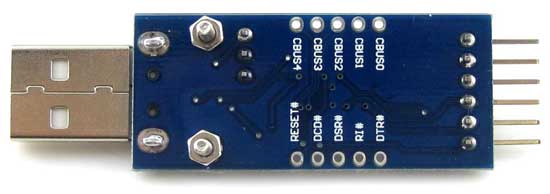

Рис. 2. Плата FT232 USB UART Board [type A]. Вид снизу

Рис. 3. Плата FT232 USB UART Board [type A]. Общий вид

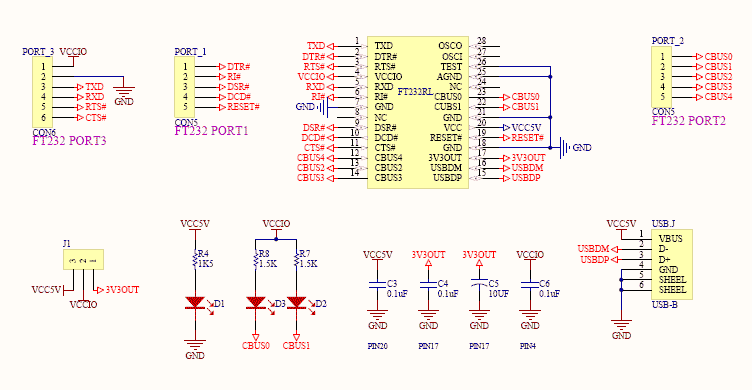

Рис. 4. Схема принципиальная электрическая платы FT232 USB UART Board [type A]

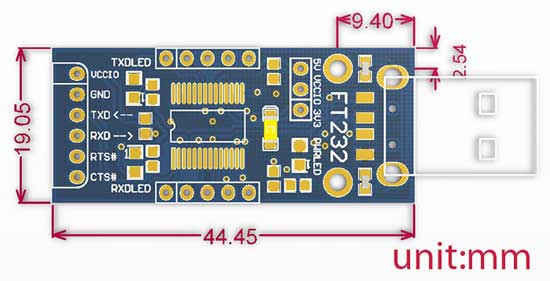

Рис. 5. Размеры платы FT232 USB UART Board [type A]

Отличительные особенности:

• установлена микросхема FT232RL;
• поддержка операционных систем  Mac, Linux, Android, WinCE, Windows 7/8/8.1/10...;
• 3 режима питания, обеспечивают выходной уровень 5 В, выходной уровень 3.3 В, питание от целевой платы (3.3 В-5 В);
• 3 светодиода, индицирующие состояние сигналов и питания: TXD LED, RXD LED, POWER LED;
• функциональные выводы:
  • TXD, RXD, RTS#, CTS# : подключены к впаянному разъему,
  • остальные выводы микросхемы доступны на контактных площадках со сквозными отверстиями для установки разъемов (входят в комплект поставки).

Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru
