Отладочная плата DE10-Lite Board на основе ПЛИС Altera MAX 10 FPGA

DE10-Lite Board – отладочная плата на основе ПЛИС Altera MAX 10 FPGA. Плата использует максимум емкости MAX 10 FPGA, которая составляет 50К логических элементов (LE), и расположенный на кристалле АЦП. На DE10-Lite Board интегрированы USB-Blaster, SD RAM, акселерометр, выход VGA, разъем расширения 2 х 20 GPIO и совместимый с Arduino UNO R3 компактный разъем расширения. Комплект является идеальным системным решением для прототипирования промышленных, автомобильных, потребительских и многих других приложений.

Набор DE10 Lite содержит множество типовых проектов (reference design) и программных утилит, которые облегчают пользователям разработку их собственных приложений на основе этих проектных ресурсов. На базе этой отладочной платы можно разработать широкий спектр изделий различной степени сложности: от простых схем до мультимедийных проектов.

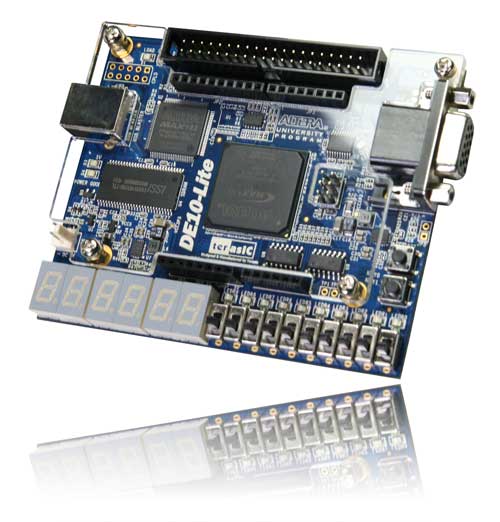

Рис. 1. Отладочная плата DE10-Lite Board

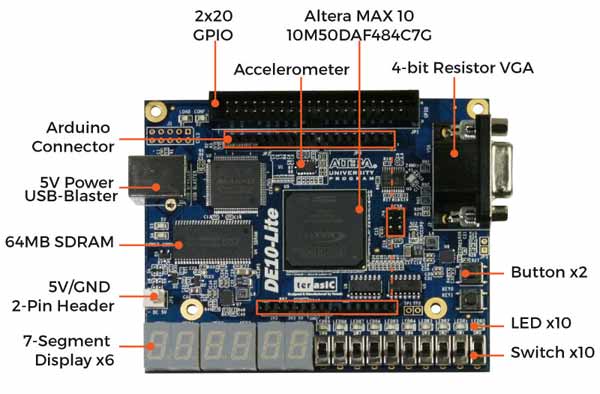

Рис. 2. Расположение компонентов на отладочной плате DE10-Lite Board. Вид сверху

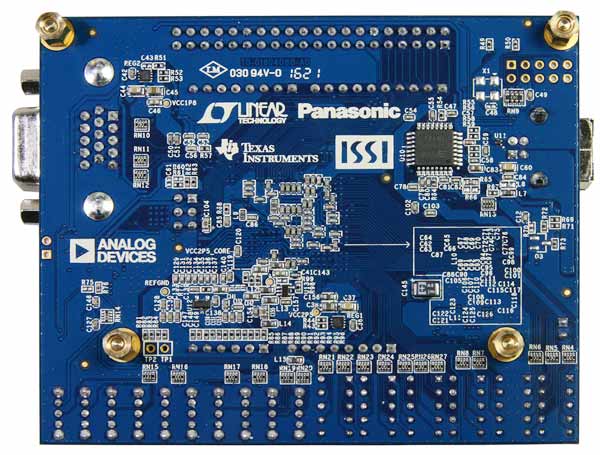

Рис. 3. Отладочная плата DE10-Lite Board. Вид снизу

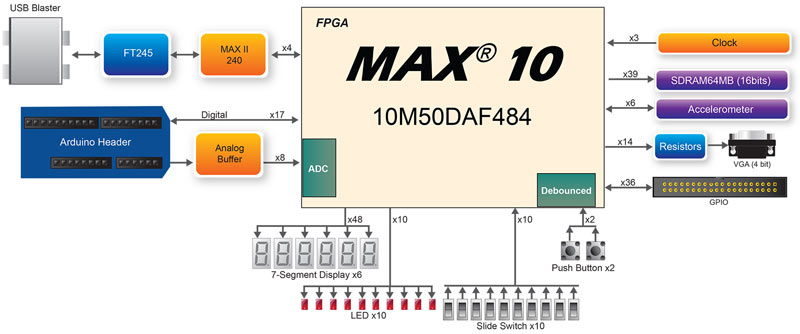

Рис. 4. Структурная схема отладочной платы DE10-Lite Board

Отличительные особенности:

• ПЛИС FPGA:
  • MAX10 10M50DAF484C7G,
  • интегрирован сдвоенный АЦП,
  • 50K программируемых логических элементов,
  • 1,638 Kbit M9K памяти,
  • 144 умножителя 18 ? 18 бит,
  • 4 PLL;
• Programming and Configuration:
  • на плате установлен USB Blaster (обычно с разъемом USB B);
• Память:
  • 64 MB SD RAM, 16-битная шина данных;
• Датчик:
  • акселерометр;
• Разъемы расширения:
  • один 2x20 GPIO разъем (уровни напряжения: 3.3 В),
  • разъем Arduino Uno R3, включающий шесть каналов АЦП;
• Дисплей:
  • VGA;
• Переключатели/ Кнопки/ Светодиоды/ 7-сегментный дисплей:
  • 10 светодиодов,
  • 10 ползунковых переключателей,
  • 2 кнопки,
  • 6-разрядный 7-сегментный дисплей;
• Power:
  • вход 5 В DC.

Документацию, программное обеспечение и ресурсы для разработок можно найти на сайте производителя.

Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru
