Сетевой процессор Bluetooth Low Energy от ST для батарейного питания

Микросхема BlueNRG, производимая компанией STMicroelectronics, является малопотребляющим одномодовым сетевым процессором, поддерживающим Bluetooth Low Energy (BLE) v4.0 и выступающим в качестве ведущего или ведомого устройства. Микросхема выполнена на базе микропроцессорного ядра ARM Cortex-M0 с встроенной Flash и RAM-памятью. BlueNRG поставляются с предварительно установленным стеком, который легко модернизировать с помощью SPI-интерфейса. BlueNRG имеют ультрамалое потребление в режиме sleep и короткое время переключения между режимами, что позволяет получить очень низкое среднее потребление тока для построения систем с батарейным питанием.

Напряжение питания устройства может быть в пределах 2...3,6 В. В режиме приема устройство потребляет 7,3 мА, а при передаче с выходной мощностью 1 мВ – 8,2 мА. В режиме сна, составляющего основное время при батарейном питании, потребление составляет около 1 мкА.

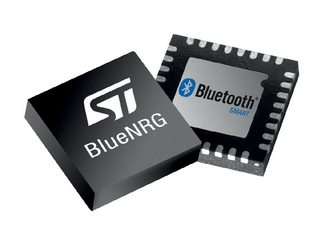

Микросхемы производятся в двух типах корпусов: QFN32 и более миниатюрном WLCSP34. Для оценки возможностей и знакомства с BlueNRG компания STMicroelectronics предлагает ознакомительный комплект STEVAL IDB002V1.

В первую очередь BlueNRG предназначены для применения в миниатюрных приборах с автономным питанием, таких как часы, гаджеты для фитнеса и спорта, периферийные устройства для компьютеров и смартфонов, системы безопасности, домашней автоматизации, дистанционного управления.

Основные технические характеристики BlueNRG:

Стандарт передачи данных: Bluetooth Smart
Ядро: 32 MГц ARM® Cortex®-M0
Режимы работы: Master, Slave
Поддерживаемые профили: GAP, GATT, SM, L2CAP, LL, RF-PHY
Память: 64 кбайт Flash, 12 кбайт RAM
Встроенный линейный стабилизатор и понижающий DC-DC-преобразователь
Напряжение питания: 2…3,6 В
Потребляемый ток в режиме передачи: 8,2 мА (Pвых = 0 дБм, Uпит = 3 В)
Потребляемый ток в режиме приема: 7,3 мА
Потребляемый ток в режиме сна: 1 мкА
Выходная мощность: до +8 дБм
Чувствительность: -88 дБм
Интерфейс: SPI
Рабочая температура: -40…85°C
Корпус: WLCSP34 (2,66×2,56 мм), QFN32 (5×5мм)

Опубликовано: 28.11.2016
