Бюджетный программатор/отладчик ST-LINK/V2 [mini] от компании Waveshare

ST-LINK/V2 [mini] – крайне экономичное решение для внутрисхемного программирования и отладки микроконтроллеров STM8 и STM32. Изделие имеет минимальные габариты. На плате для защиты от короткого замыкания установлен самовосстанавливающийся предохранитель на 500 мА. Выходные уровни напряжения ST-LINK/V2 [mini] составляют  3.3 В и 5 В. К компьютеру плата подключается через стандартный USB порт. Для работы с целевой платой  используются SWIM и SWD интерфейсы, которые характеризуются быстрым откликом при отладке и высокой скоростью программирования. Отладчик работает в полноскоростном (FS) режиме. Доступны стандартные функции отладки: пошаговое выполнение программы, точки останова, просмотр переменных и регистров и т. д. ST-LINK/V2 [mini] имеет обновляемое firmware для расширения списка совместимых МК. Режим обновления ПО - автоматический. Изделие поддерживается широким спектром программных средств, среди которых интегрированные среды разработки IAR, Keil, ATOLLIC, а также утилиты STM.

ST-LINK/V2 [mini] поддерживает все STM8 (SWIM интерфейс) и все STM32 (SWD интерфейс).

Для работы с изделием требуется установить USB драйвер.

Таблица 1. Сравнительные характеристики различных моделей программаторов/отладчиков

Таблица 2. ST-LINK/V2 (mini) должен быть подключен к приложению на STM8 через SWIM интерфейс

Таблица 3. ST-LINK/V2 (mini) должен быть подключен к приложению на STM32 через SWD интерфейс

Примечание. Чтобы избежать повреждения ST-LINK/V2 (mini), VCC и GND должны быть подключены корректно.

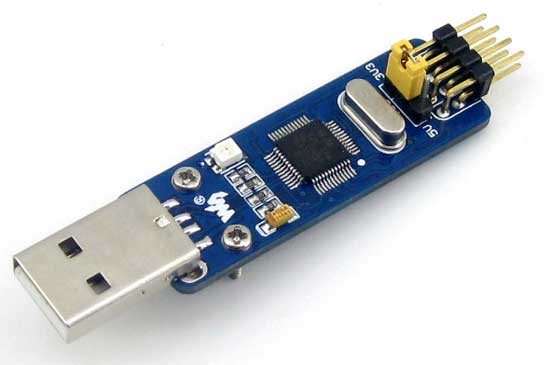

Рис. 1. Программатор/отладчик ST-LINK/V2 [mini]. Общий вид

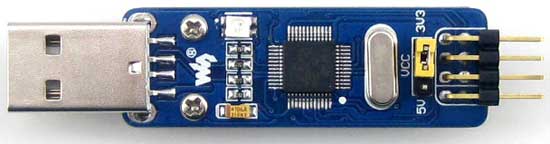

Рис. 2. Программатор/отладчик ST-LINK/V2 [mini]. Вид сверху

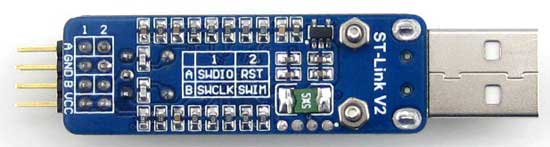

Рис. 3. Программатор/отладчик ST-LINK/V2 [mini]. Вид снизу

Отличительные особенности:

• На плате установлен самовосстанавливающийся предохранитель 500 мА, чтобы избежать повреждения от КЗ;
• Уровни выходного напряжения (3.3 V/5 V), простота отладки и программирования;
• Стандартный USB интерфейс для простого подключения к PC;
• Возможности отладки/программирования:
  • отладка: работа в полноскоростном режиме, пошаговое выполнение, точки останова, просмотр переменных и регистров и т. д.,
  • программирование: поддержка FLASHROM, EEPROM и т. д.,
  • USB2.0 и SWIM/ SWD интерфейсы: быстрый отклик в режиме отладки и высокая скорость программирования;
• Обновляемое firmware:
  • Firmware обновляется для расширения списка поддерживаемых МК,
  • автоматическое обновление;
• Поддерживаемое ПО:
  • ST-LINK Utility v2.0 (или выше),
  • STVD Version 4.2.1 (или выше),
  • STVP Version 3.2.3 (или выше),
  • IAR EWARM Revision v6.20 (или выше),
  • IAR EWSTM8 Revision v1.30 (или выше),
  • KEIL RVMDK Revision v4.21 (или выше),
  • ATOLLIC,
  • TASKING;
• Поддерживаемые микроконтроллеры:
  • все STM8 (SWIM интерфейс),
  • все STM32 (SWD интерфейс).

Дополнительную информацию и программное обеспечение можно найти на сайте производителя.

Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru
